7-inci TFT LCD Display 800*1280 Kecerahan 350cd/m2 Security Access Control Display Panel

MOQ: negotiate
harga: negotiate
Kemasan Standar: cardboard
Periode pengiriman: 16
Cara Pembayaran: L/C TT D/P
Kapasitas pasokan: 10000pcs
Informasi detil
Deskripsi Produk
Informasi detil
Place of Origin
Guangdong,China
Nama merek
TXWEI
Sertifikasi
CE ROHS FCC
Model Number
TXW700081S0-MT
Ukuran Garis Mekanis (W*H*T):
104.5 ((W) *171.5 ((H) *4.43 ((T)
Ukuran:
7.0
Derajat lumen:
350 cd/m²
Pitch Piksel (L*T):
0,11775(T) *0,11775(V)
Lcm Interface:
antarmuka MIPI
Jumlah Piksel:
800*3RGB ((H) X1280 ((V)
IC Driver LCM:
ILI9881C
Menyoroti:

800*1280 7-inch TFT LCD Display

,

Panel tampilan LCD TFT 7 inci

,

panel tampilan kontrol akses keamanan

Deskripsi Produk

Deskripsi produk:

Perawatan permukaan kaca layar sentuh Tianxianwei TXW700081S0-MT memiliki beberapa pilihan fungsional, seperti antibakteri, tahan air, anti sidik jari, anti silau, dan anti refleksi.Kami dapat menyesuaikan sesuai dengan persyaratan khusus pelangganUntuk mencegah debu, kami akan menerapkan 3M VHB pada langkah di bagian belakang kaca,yang dapat sepenuhnya mencegah debu masuk ke perangkat penggunaDalam desain produk ini, kami juga melakukan perawatan anti-statis.pilihan aplikasi lain adalah bahwa produk dapat memiliki efek sentuhan yang sempurna apakah dengan tangan kosong atau memakai sarung tangan plastik.
Tianxianwei TXW700081S0-MT saat ini digunakan oleh pelanggan dengan kecerahan 350 nits.kami mendukung kecerahan dan resolusi yang disesuaikan untuk memenuhi kebutuhan pengguna di lingkungan yang berbeda. Banyak digunakan di bidang seperti kontrol akses keamanan, pendidikan anak-anak, pembayaran seluler, kontrol industri, instrumentasi, peralatan medis, rumah pintar, Internet of Things,peralatan rumah tangga, dll


Detail Produk Cepat

1. Ukuran LCD: 7 ′′ inci TFT
2Resolusi: 800*1280
3. sudut pandang: bebas, semua sudut pandang
4Dimensi garis besar: 104,5 ((W) * 171,5 ((H) * 4,43 ((T) mm
5. Tipe antarmuka LCM: MIPI

6. Tipe antarmuka CTP: I2C
7. Suhu: atas -20°C sampai +70°C; Tst -30°C sampai +80°C
8. Panel sentuh: Capacitive layar sentuh ((CTP)





Spesifikasi



Artikel Isi UNIT
Jenis LCD 7.0 TFT-LCD, Transmissive
Dimensi garis besar

104.5 ((W) *171.5 ((H) *4.43 ((T)

 mm
Daerah Aktif

94.2 ((H) * 150.72 ((V)

 mm
Arah melihat Semua sudut pandang ---
Tampilkan Warna 16.7M
Jumlah Titik

800*1280

 Titik
Titik Pitch (H × V)

0.11775 ((H) * 0.11775 ((V)

 mm
Tipe Assy COG+FPC+BL+CTP ---
Lampu belakang Lampu latar LED putih -
Antarmuka Antarmuka MIPI

Lcm pin n menghitung

31

 Pin

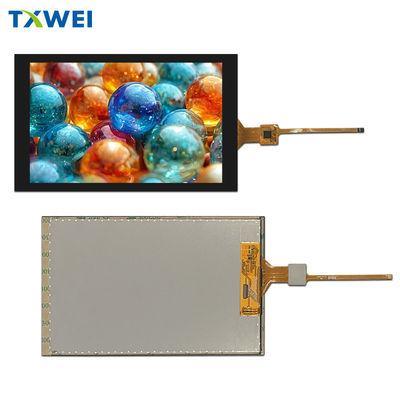

Gambar Produk

7-inci TFT LCD Display 800*1280 Kecerahan 350cd/m2 Security Access Control Display Panel 07-inci TFT LCD Display 800*1280 Kecerahan 350cd/m2 Security Access Control Display Panel 1Deskripsi fungsi modul



Pin No. Simbol LCMFungsi
1-3

LEDA

AA0DDBDB15~DB0 DB15~DB0

 Sumber daya untuk terminal input anode lampu latar.
4 NC NC
5-8

LEDK







 Sumber daya untuk terminal input katode lampu latar.
9 GND POwer Ground (Tanah)
10 GND POwer Ground (Tanah)
11 MIPI_D2+ Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
12 MIPI_D2- Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
13 GND POwer Ground (Tanah)
14 MIPI_D1+ Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
15 MIPI_D1- Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
16 GND POwer Ground (Tanah)
17 MIPI_CLK+ Polaritas positif dari sinyal jam diferensial tegangan rendah
18 MIPI_CLK- Polaritas negatif dari sinyal jam diferensial tegangan rendah
19 GND Power Ground
20 MIPI_D0+ Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
21 MIPI_D0- Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
22 GND POwer Ground (Tanah)
23 MIPI_D3+ Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
24 MIPI_D3- Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
25 GND POwer Ground (Tanah)
26 TE Melayani TE (Tearing Effect) pin pada antarmuka MPU
27 Reset Mengatur salah satu pin rendah menginisialisasi LSI
28 ID ID membaca PIN untuk sirkuit ID.
29 VDDIO/1,8V pasokan listrik untuk sirkuit I/O
30- 31 VDD/3,3V pasokan listrik untuk sirkuit DC/DC



CTPPINDeskripsi:

Pin No. Simbol CTPFungsi
1 CTP_VDD3.3V pasokan listrik untuk sirkuit DC/DC
2 CTP_SCL3.3V Jam panel sentuh I2C
3 CTP_SDA3.3V Data I2C panel sentuh
4 CTP_INT3.3V Output gangguan panel sentuh
5 CTP_RST3.3V Reset panel sentuh
6 GND POwer Ground (Tanah)



AbsolutMAksiumRmengangkut

Karakteristik Simbol Min. Max. Apa yang terjadi? Satuan
Suhu operasi LCM TOPR - 20 +70 °C
Suhu penyimpanan LCM TSTG - 30 +80 °C
TP Suhu Operasi & Kelembaban (20% ~ 90%RH) TOPR - 20 +70 °C
TP SStemperature Storage & Humidity (20% ~ 90%RH) TSTG - 30 +80 °C
Kelembaban RH ... 90 %



RTitik Uji Keandalan

Tidak, tidak. Titik pengujian Kondisi pengujian Catatan
1 Penyimpanan suhu tinggi +80°C / 96H

1Tes fungsional OK.

Segmen yang hilang, pendek, tidak jelas segmen non-tampilan, tampilan tidak normal dan bocor kristal cair tidak diizinkan.

2Tidak rendah.

Gelembung suhu, tutup akhir longgar dan jatuh, bingkai pelangi.




2 Penyimpanan dengan suhu rendah -30°C / 96H
3 High Tempe, beroperasi +70°C / 96H
4 Low Tempe. -20°C / 96H
5 Penyimpanan suhu tinggi/kelembaban 50°C x 90%RH /96H
6 Kejut panas dan dingin Kondisi statis, -20°C ((30 menit) ~60°C (30 menit), 10 siklus





Gambar produk

7-inci TFT LCD Display 800*1280 Kecerahan 350cd/m2 Security Access Control Display Panel 2



7-inci TFT LCD Display 800*1280 Kecerahan 350cd/m2 Security Access Control Display Panel 3

Fasilitas Pabrik dan Sertifikat

7-inci TFT LCD Display 800*1280 Kecerahan 350cd/m2 Security Access Control Display Panel 47-inci TFT LCD Display 800*1280 Kecerahan 350cd/m2 Security Access Control Display Panel 5
