Antarmuka MIPI 7-inci TFT LCD high-definition 800 * 1280 vertikal LCD display module

Produk

Antarmuka MIPI 7-inci TFT LCD high-definition 800 * 1280 vertikal LCD display module

MOQ:	negotiate
harga:	negotiate
Kemasan Standar:	cardboard
Periode pengiriman:	16
Cara Pembayaran:	L/C TT D/P
Kapasitas pasokan:	10000pcs

Informasi detil

Deskripsi Produk

Informasi detil

Place of Origin

Guangdong,China

Nama merek

TXWEI

Sertifikasi

CE ROHS FCC

Model Number

TXW700081S0

Ukuran Garis Mekanis (W*H*T):

Ukuran 99,65*160,85*2,4 mm

Arus Lampu Latar:

Ukuran:

Derajat lumen:

400-550 cd/m²

IC Driver LCM:

ILI9881C

Lcm Interface:

antarmuka MIPI

Suhu Operasional:

-20+70

Pitch Piksel (L*T):

0,11775(T) *0,11775(V)

Menyoroti:

Antarmuka MIPI TFT LCD display screen

Panel tampilan pembayaran seluler 800*1280

Panel tampilan pembayaran seluler 7 inci

Deskripsi Produk

7.0" TFT 800x1280, TFT LCD 7,0 inci Deskripsi

Modul TFT LCD TXW700081S0 adalah layar berwarna HD 800x1280 IPS mode potret berukuran diagonal 7 inci.Modul ini mendukung antarmuka MIPIUkuran modul model TXW700081S0 adalah 99,65 (lebar) x 160,85 (panjang) x 2,4 (kekandelan) mm, dengan luas efektif 94,2 x 150,72 mm.

Kontroler TXW700081S0 dan ILI9881C terintegrasi pada modul, dengan rentang tegangan kerja 15V

Kecerahan permukaan adalah 400-550 cd / m 2 (Nits). Jika Anda ingin menggunakannya sebagai mode lanskap atau menyesuaikan kecerahan, silakan hubungi kami untuk dukungan teknis lebih lanjut.Model ini telah diterapkan secara luas di bidang-bidang seperti siswa belajar tampilan cahaya, pembayaran seluler, kontrol akses keamanan industri, instrumen, peralatan medis, rumah pintar, Internet of Things, peralatan rumah tangga, dll.

Produk:	7 "Inch TFT LCD Touch	Resolusi:	800x1280 Titik
Pengemudi IC:	ILI9881C Atau Setara	Layar sentuh:	tanpa sentuhan, PCAP opsional
Dimensi kaca penutup:	Dapat disesuaikan	Arah melihat:	Bebas ((80/80/80/80)
Outline Dim.:	99.65160.852.4mm	Area Aktif:	94.2 ((H) * 150.72 ((V)nm
Antarmuka:	MIPI (bisa disesuaikan)	Koneksi:	Jenis konektor FPC
Nomor Pin:	31 pin (bisa disesuaikan)	Luminance permukaan:	400-550Cd/m2 ((nits)
Tegangan suplai:	15 V (Typ Value)	Jenis lampu latar belakang:	LED putih
Umur LED:	30,000 Jam	Kepatuhan:	CE&FCC & RoHS Selaras

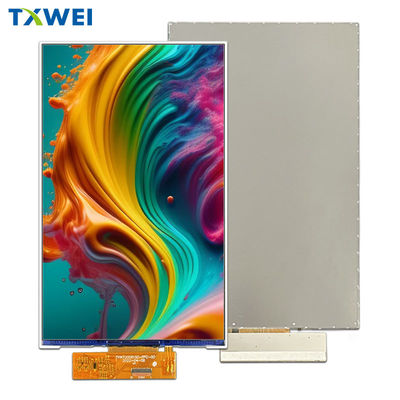

7.0" TFT 800x1280, TFT LCD 7,0 inci Gambar

Antarmuka MIPI 7-inci TFT LCD high-definition 800 * 1280 vertikal LCD display module 0

Antarmuka MIPI 7-inci TFT LCD high-definition 800 * 1280 vertikal LCD display module 1

Deskripsi fungsi modul

Pin No.	Simbol	LCMFungsi
1	LEDA	Sumber daya untuk terminal input anode lampu latar.
2	LEDA	Sumber daya untuk terminal input anode lampu latar.
3	LEDA	Sumber daya untuk terminal input anode lampu latar.
4	NC	Tidak ada koneksi.
5	LEDK	Sumber daya untuk terminal input katode lampu latar.
6	LEDK	Sumber daya untuk terminal input katode lampu latar.
7	LEDK	Sumber daya untuk terminal input katode lampu latar.
8	LEDK	Sumber daya untuk terminal input katode lampu latar.
9	GND	POwer Ground (Tanah)
10	GND	POwer Ground (Tanah)
11	MIPI_D2+	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
12	MIPI_D2-	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
13	GND	POwer Ground (Tanah)
14	MIPI_D1+	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
15	MIPI_D1-	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
16	GND	POwer Ground (Tanah)
17	MIPI_CLK+	Input sinyal diferensial jam antarmuka kecepatan tinggi/outputPin
18	MIPI_CLK-	Input sinyal diferensial jam antarmuka kecepatan tinggi/outputPin
19	GND	POwer Ground (Tanah)
20	MIPI_D0+	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
21	MIPI_D0-	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
22	GND	POwer Ground (Tanah)
23	MIPI_D3+	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
24	MIPI_D3-	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
25	GND	POwer Ground (Tanah)
26	TE	Melayani TE (Tearing Effect) pin pada antarmuka MPU
27	Reset	Mengatur salah satu pin rendah menginisialisasi LSI
28	ID	Tidak ada koneksi.
29	VDDIO/1,8V	pasokan listrik untuk sirkuit I/O
30	VDD/3,3V	pasokan listrik untuk sirkuit DC/DC
31	VDD/3,3V	pasokan listrik untuk sirkuit DC/DC

Karakteristik Unit Lampu Belakang

Sistem pencahayaan belakang adalah tipe pencahayaan tepi dengan 20 LED putih.

Karakteristik	Simbol	Min.	Jenis	Max. Apa yang terjadi?	Satuan	Catatan
Tegangan ke depan	V_F	14		16	V	-
arus ke depan	Aku_F	...	80	-	mA	-
Luminansi (dengan LCD)	Lv		360	...	cd/m²	-
Waktu hidup LED	N/A	- Aku tidak tahu.	30,000	...	Waktu	Catatan 1

Catatan:

Waktu hidup LED didefinisikan sebagai penurunan kecerahan modul menjadi 50% dari kecerahan asli pada_LWaktu hidup LED dapat dikurangi jika bekerja I_LLebih besar dari 25mA/LED.

RTitik Uji Keandalan

Tidak, tidak.	Titik pengujian	Kondisi pengujian	Catatan
1	Penyimpanan suhu tinggi	+70°C / 96H	1Tes fungsional OK. Segmen yang hilang, pendek, tidak jelas segmen non-tampilan, tampilan tidak normal dan bocor kristal cair tidak diizinkan. 2Tidak rendah. Gelembung suhu, tutup akhir longgar dan jatuh, bingkai pelangi.
2	Penyimpanan dengan suhu rendah	-30°C / 96H
3	High Tempe, beroperasi	+60°C / 96H
4	Low Tempe.	-20°C / 96H
5	Penyimpanan suhu tinggi/kelembaban	50°C x 90%RH /96H
6	Kejut panas dan dingin	Kondisi statis, -20°C ((30 menit) ~60°C (30 menit), 10 siklus

7.0" TFT 800x1280, TFT LCD 7,0 inci Gambar Produk

Antarmuka MIPI 7-inci TFT LCD high-definition 800 * 1280 vertikal LCD display module 3

Peralatan pabrik sepenuhnya otomatis

Antarmuka MIPI 7-inci TFT LCD high-definition 800 * 1280 vertikal LCD display module 4

Antarmuka MIPI 7-inci TFT LCD high-definition 800 * 1280 vertikal LCD display module 5
