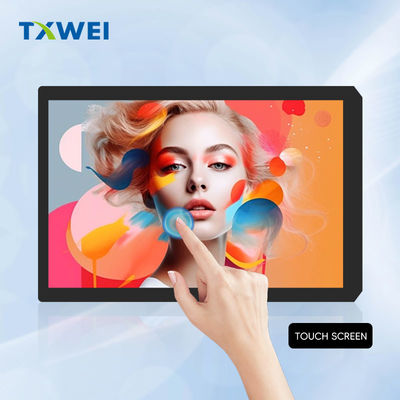

7 Inch High Brightness 1100nits TFT LCD Display FHD 800×1280 Titik Antarmuka MIPI

Produk

7 Inch High Brightness 1100nits TFT LCD Display FHD 800×1280 Titik Antarmuka MIPI

MOQ:	negotiate
harga:	negotiate
Kemasan Standar:	cardboard
Periode pengiriman:	16
Cara Pembayaran:	L/C TT D/P
Kapasitas pasokan:	10000pcs

Informasi detil

Deskripsi Produk

Informasi detil

Place of Origin

Guangdong,China

Nama merek

TXWEI

Sertifikasi

CE ROHS FCC

Model Number

TXW700078S0-CTP

Lcm pin n hitungan:

39 Pin

Jumlah Piksel:

800*3RGB ((H) X1280 ((V)

Derajat lumen:

1100cd/m²

Daerah Aktif:

94,2(T) * 150,72(V)

Pitch Piksel (L*T):

0,11775(T) *0,11775(V)

Lcm Interface:

antarmuka MIPI

Ukuran Garis Mekanis (W*H*T):

108.1*164.2*4.45mm

Menyoroti:

Panel tampilan drone 800X1280

MIPI Interface LCD Display Screen

Panel tampilan drone 7 inci

Deskripsi Produk

1100nits TFT LCD Display

FHD TFT LCD Display

mipi Interface TFT LCD Display

Tentang item ini TXW700078S0-CTP

Gambaran umum

Layar LCD TFT High Brightness 7 inci kami dirancang untuk memberikan kinerja visual yang unggul dalam kondisi pencahayaan yang menantang.Dengan kecerahan yang mengesankan dari 1100 nits dan resolusi HD penuh dari 800 * 1280 titik, layar ini sangat cocok untuk aplikasi yang membutuhkan kejelasan dan keceriaan.Antarmuka Prosesor Industri Seluler) antarmuka memastikan transfer data berkecepatan tinggi dan kualitas gambar yang optimal, membuatnya cocok untuk berbagai aplikasi industri, komersial, dan konsumen.

Fitur Utama

Kecerahan Tinggi: Pada 1100 nits, layar ini sangat terang, membuatnya ideal untuk digunakan di lingkungan luar ruangan atau ruang dalam ruangan yang terang..
Resolusi Full HD: Dengan resolusi 800*1280 piksel, layar ini memberikan gambar yang tajam dan visual yang rinci, meningkatkan pengalaman pengguna secara keseluruhan.
Antarmuka MIPI: Antarmuka MIPI memungkinkan transmisi data berkecepatan tinggi dengan konsumsi daya rendah.
Sudut Tampilan Luas: Tampilan menawarkan sudut pandang yang luas (biasanya 160 ° horizontal dan vertikal), memungkinkan visibilitas yang jelas dari berbagai posisi tanpa distorsi warna.
Kinerja Warna: Dengan gamut warna yang tinggi dan reproduksi warna yang sangat baik, layar mampu menampilkan gambar yang hidup, sehingga cocok untuk aplikasi multimedia.
Daya tahan: Dirancang untuk ketahanan, TFT LCD dibangun untuk menahan berbagai kondisi lingkungan.
Mudah Integrasi: Faktor bentuk yang kompak dan antarmuka standar memudahkan integrasi tampilan ke dalam sistem yang ada, memastikan proses instalasi yang mulus.

Skenario aplikasi

Produk ini banyak digunakan di bidang seperti remote controller drone, terminal pembayaran, keamanan industri, instrumen, peralatan medis, PDA genggam, dll.

Kesimpulan

Layar LCD TFT High Brightness 7 inci menggabungkan teknologi mutakhir, kinerja tinggi, dan fleksibilitas, menjadikannya pilihan yang sangat baik untuk berbagai aplikasi.Apakah digunakan di lingkungan luar atau pengaturan industri, tampilan ini menjamin visibilitas dan keandalan, meningkatkan pengalaman pengguna dan kepuasan.

Fitur

Parameter	Spesifikasi	Satuan	Perhatikan
Ukuran garis besar	108.1164.24.45	mm	Kabut
Daerah Aktif	94.2 ((H) * 150.72 ((V)	mm	Catatan 1.1
Cahaya	1100	cd/m2	-
Jumlah piksel	800*3RGB ((H) X1280 ((V)	piksel	-
Pixel Pitch	0.11775 ((H) * 0.11775 ((V)	MM	-
Struktur layar sentuh	G+G	-	-
IC Pengemudi Sentuh	GT911	-	-
Antarmuka Sentuh	IIC
Gamut Warna	70% (min.), 75% (jenis)		CF @C Cahaya
Mode Tampilan	Biasanya hitam.	-	-
Arah Melihat	85/85/85/85 (Typ.) 80/80/80/80 (Min.)	Deg.	CR>=10
Lcm pin n menghitung	39	PIN	-
antarmuka	Antarmuka MIPI	-	-
LCM Driver IC	ILI9881C

Catatan: H: panjang horizontal, V: panjang vertikal.

Catatan: IC yang kompatibel untuk produk ini termasuk ILI9881C, Touch Driver IC GT911 Silakan hubungi produsen IC dan verifikasi ketika Anda memilih salah satu dari mereka.Informasi yang kita anggap tentang IC hanya untuk referensi.

Gambar Mekanis

7 Inch High Brightness 1100nits TFT LCD Display FHD 800×1280 Titik Antarmuka MIPI 0

7 Inch High Brightness 1100nits TFT LCD Display FHD 800×1280 Titik Antarmuka MIPI 1

Peringkat Maksimal Absolut

Karakteristik	Simbol	Min.	Max. Apa yang terjadi?	Satuan
Suhu operasi LCM	Topr	- 20	+60	°C
Suhu penyimpanan LCM	Tstg	- 30	+70	°C
TP Suhu Operasi & Kelembaban (20% ~ 90%RH)	Topr	- 20	+60	°C
TP SStemperature Storage & Humidity (20% ~ 90%RH)	Tstg	- 30	+70	°C
Kelembaban	RH	...	90	%

Karakteristik Unit Lampu Belakang

Karakteristik	Simbol	Min.	Jenis	Max. Apa yang terjadi?	Satuan	Catatan
Tegangan ke depan	VF	28	...	30	V	...
arus ke depan	AkuF	...	80	...	mA	...
Luminansi (dengan LCD + CTP)	Lv	...	950	...	cd/m2	...
Waktu hidup LED	N/A	...	20,000	...	Waktu	...

Catatan: (1) Waktu hidup LED didefinisikan sebagai penurunan kecerahan modul menjadi 50% dari kecerahan asli padaLWaktu hidup LED dapat dikurangi jika bekerja ILLebih besar dari 25mA/LED.

Deskripsi fungsi modul

Tidak, tidak.	Simbol	LCM Fungsional	Tidak, tidak.	Simbol	LCM Fungsional
1-2	GND	Power Ground	20	MIPI_D1+	Pin input sinyal diferensial data MIPI-DSI
3	CTP_RST 1,8V	Reset panel sentuh	21	LEDK	Sumber daya untuk terminal input katode lampu latar.
4	LCD-RESET	Mengatur salah satu pin rendah menginisialisasi LSI	22	GND+	Power Ground
5	CTP_INT 1,8V	Output gangguan panel sentuh	23	LEDK	Sumber daya untuk terminal input katode lampu latar.
6	TE	Pulsa kepala bingkai untuk efek merobek	24	MIPI_CLK-	Pin input sinyal diferensial MIPI-DSI CLOCK
7	CTP_SDA 1,8V	Data I2C panel sentuh	25	LEDK	Sumber daya untuk terminal input katode lampu latar.
8	LCD-ID	ID membaca PIN untuk sirkuit ID.	26	MIPI_CLK+	Pin input sinyal diferensial MIPI-DSI CLOCK
9	CTP_SCL 1,8V	Jam panel sentuh I2C	27-28	GND	Power Ground
10	GND	Power Ground	29	PWM	PWM (Pulse Width Modulation) Sinyal LED Driving.
11	CTP_VCC 3.3V	Panel sentuh Sumber daya 2.8 ~ 3.3V	30	MIPI_D2-	Pin input sinyal diferensial data MIPI-DSI
12	MIPI_D0-	Pin input sinyal diferensial data MIPI-DSI	31	LCD-VDDIO/1.8V	pasokan listrik untuk sirkuit I/O
13	GND	Power Ground	32	MIPI_D2+	Pin input sinyal diferensial data MIPI-DSI
14	MIPI_D0+	Pin input sinyal diferensial data MIPI-DSI	33-34	GND	Power Ground
15	LEDA	Sumber daya untuk terminal input anode lampu latar.	35	VSP	Tegangan input eksternal ((4.8V ~ 6V)
16	GND	Power Ground	36	MIPI_D3-	Pin input sinyal diferensial data MIPI-DSI
17	LEDA	Sumber daya untuk terminal input anode lampu latar.	37	VSN	Tegangan input eksternal ((-4.8V~-6V)
18	MIPI_D1-	Pin input sinyal diferensial data MIPI-DSI	38	MIPI_D3+	Pin input sinyal diferensial data MIPI-DSI
19	GND	Power Ground	39-40	GND	Power Ground

Titik Uji Keandalan

7 Inch High Brightness 1100nits TFT LCD Display FHD 800×1280 Titik Antarmuka MIPI 2

Gambar produk

7 Inch High Brightness 1100nits TFT LCD Display FHD 800×1280 Titik Antarmuka MIPI 3

7 Inch High Brightness 1100nits TFT LCD Display FHD 800×1280 Titik Antarmuka MIPI 4

peralatan pabrik
