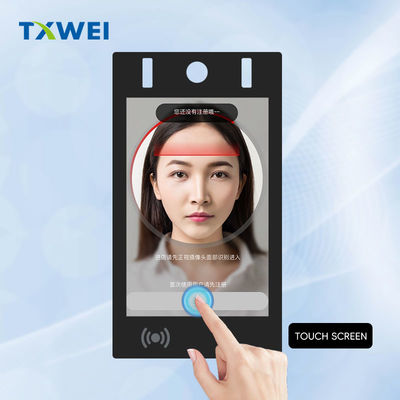

7-inci MIPI TFT LCD 800 * 1280 dot capacitive layar sentuh LCD display

MOQ:	negotiate
harga:	negotiate
Kemasan Standar:	cardboard
Periode pengiriman:	16
Cara Pembayaran:	L/C TT D/P
Kapasitas pasokan:	10000pcs

Informasi detil

Deskripsi Produk

Informasi detil

Place of Origin

Guangdong,China

Nama merek

TXWEI

Sertifikasi

CE ROHS FCC

Model Number

TXW700071S0-CTP

Arus Lampu Latar:

160mA

IC Driver LCM:

ILI9881C

Daerah Aktif:

94,2(T) * 150,72(P)

Derajat lumen:

550cd/m2

Jumlah Piksel:

800*3RGB ((H) X1280 ((V)

Lcm pin n hitungan:

25 pin

Ukuran Garis Mekanis (W*H*T):

107,8 (L) × 187,67 (T) × 4,45 (T) mm

Menyoroti:

panel tampilan kontrol akses keamanan

Tampilan LCD TFT Kapasitif

550 cd/m2 TFT LCD Display

Deskripsi Produk

Tentang produk ini layar LCD MIPI TFT 7 inci TXW700071S0-CTP dengan 25 pin

Memperkenalkan 7 "MIPI TFT LCD dengan800*1280Resolusi, layar sentuh kapasitif, dan teknologi IPS dengan kecerahan 550 cd/m2, berikut ini gambaran produk rinci:

Spesifikasi tampilan:

Ukuran: 7 inci, menyediakan ukuran layar yang luas untuk tampilan rinci dan interaksi pengguna.
Resolusi: 800 * 1280 piksel, memberikan kejelasan full HD untuk gambar dan teks yang jelas, membuatnya cocok untuk konten definisi tinggi

Teknologi tampilan:

TFT (Thin Film Transistor): memastikan waktu respons cepat dan kontras tinggi, memberikan warna yang jelas dan realistis.
IPS (In Plane Switching): Menyediakan sudut pandang yang luas untuk memastikan warna dan kecerahan yang konsisten di semua arah, menjadikannya pilihan ideal untuk lingkungan kolaboratif.

Fungsi layar sentuh:

Layar sentuh kapasitif: mendukung gerakan multi sentuh, mencapai interaksi pengguna yang intuitif dan responsif.

Kecerahan dan Kontras:

Kecerahan: 550cd/m2, memastikan bahwa monitor terlihat di lingkungan yang cerah dan sinar matahari langsung, membuatnya cocok untuk aplikasi luar ruangan atau penerangan dalam ruangan yang baik.
Kontras tinggi: Meskipun tidak ditentukan, panel IPS biasanya memberikan kontras tinggi, meningkatkan kedalaman dan kejelasan konten yang ditampilkan.

Desain dan daya tahan:

Struktur kelas industri: mampu menahan tes keras dari penggunaan terus menerus,dengan desain yang kuat yang dapat menahan persyaratan lingkungan profesional dan komersial.
Kisaran suhu yang luas: Ia beroperasi dengan lancar dalam kisaran suhu yang luas, memastikan keandalan dalam berbagai kondisi iklim.

Aplikasi:

Sangat cocok untuk bidang seperti kontrol akses keamanan, pembayaran seluler, keamanan industri, instrumen, peralatan medis, rumah pintar, Internet of Things, peralatan rumah tangga, dll.

Layar LCD MIPI TFT 7 inci ini adalah pilihan yang sangat baik bagi mereka yang mencari resolusi tinggi, kecerahan tinggi, layar sentuh untuk berbagai aplikasi profesional dan komersial.

Jika Anda membutuhkan informasi lebih lanjut atau meminta penawaran, silakan hubungi kami!

Fitur

Karakteristik	Ukuran	7 inci
	Resolusi	800*3RGB ((H) X1280 ((V)
	Antarmuka	Antarmuka MIPI
	kedalaman warna	16.7M
	Tampilan Spek. Pitch piksel (mm)	0.11775 ((H) * 0.11775 ((V)
	Konfigurasi Pixel	Strip vertikal RGB
	Mode Tampilan	Biasanya hitam.
	TP Driver IC	GT9271
	Pengolahan Permukaan LCD	Lapisan anti silau: ((3H)
	Arah Melihat	U/D/L/R:85/85/85/85
	Rasio Kontras	550 ((TYP.)
	Berbagai warna	72%
	Luminansi ((cd/m2)	550 ((TYP.)
	Lcm pin n menghitung	25 pin
	Nomor LED	24 LED
	LCM Driver IC	ILI9881C
Mesin	Ukuran Mechanical Outline ((WHT)	107.8 ((W) ×187.67 ((H) ×4.45 ((T) mm
	Area aktif	94.2 ((H) * 150.72 ((V)
	Dengan / Tanpa CTP	Dengan CTP

Gambar Produk

7-inci MIPI TFT LCD 800 * 1280 dot capacitive layar sentuh LCD display 0

7-inci MIPI TFT LCD 800 * 1280 dot capacitive layar sentuh LCD display 1

AbsolutMAksiumRmengangkut

Karakteristik	Simbol	Min.	Max. Apa yang terjadi?	Satuan
Suhu operasi LCM	T_OPR	- 20	+60	°C
Suhu penyimpanan LCM	T_STG	- 30	+70	°C
TP Suhu Operasi & Kelembaban ((20% ~ 90%RH)	T_OPR	- 20	+60	°C
TP SStemperature Storage & Humidity ((20% ~ 90%RH)	T_STG	- 30	+70	°C
Kelembaban	RH	-	90	%

Karakteristik Unit Lampu Belakang

Sistem lampu latar adalah jenis pencahayaan tepi dengan 24 LED putih.

ditunjukkan dalam tabel berikut.

Karakteristik	Simbol	Min.	Jenis	Max. Apa yang terjadi?	Satuan	Catatan
Tegangan ke depan	V_F	8.4	...	9.9	V	...
arus ke depan	Aku_F	...	160	...	mA	...
Luminansi (dengan LCD + CTP)	Lv	...	TBD	...	cd/m²	...
Waktu hidup LED	N/A	...	30,000	...	Waktu	Catatan 1

Catatan:

Waktu hidup LED didefinisikan sebagai penurunan kecerahan modul menjadi 50% dari kecerahan asli pada_LWaktu hidup LED dapat dikurangi jika bekerja I_LLebih besar dari 25mA/LED.

Deskripsi fungsi modul

Pin No.	Simbol	LCMFungsi
1	VDD 3.3V	pasokan listrik untuk sirkuit DC/DC
2	VDD 3.3V	pasokan listrik untuk sirkuit DC/DC
3	Reset 3.3V	Mengatur salah satu pin rendah menginisialisasi LSI
4	GND	POwer Ground (Tanah)
5	MIPI_D0N	Polaritas negatif dari sinyal diferensial tegangan rendah 0
6	MIPI_D0P	Polaritas positif dari data diferensial tegangan rendah 0 sinyal
7	GND	POwer Ground (Tanah)
8	MIPI_D1N	Polaritas negatif sinyal diferensial tegangan rendah 1
9	MIPI_D1P	Polaritas positif dari data diferensial tegangan rendah1sinyal
10	GND	POwer Ground (Tanah)
11	MIPI_CLKN	Polaritas negatif dari sinyal jam diferensial tegangan rendah
12	MIPI_CLKP	Polaritas positif dari sinyal jam diferensial tegangan rendah
13	GND	POwer Ground (Tanah)
14	MIPI_D2N	Polaritas negatif dari sinyal data diferensial tegangan rendah 2
15	MIPI_D2P	Polaritas positif dari data diferensial tegangan rendah2sinyal
16	GND	POwer Ground (Tanah)
17	MIPI_D3N	Polaritas negatif dari sinyal data diferensial tegangan rendah 3
18	MIPI_D3P	Polaritas positif dari data diferensial tegangan rendah3sinyal
19	GND	POwer Ground (Tanah)
20	PWM	Pin output PWM kontrol lampu latar LCD
21	GND	POwer Ground (Tanah)
22	LEDK	Sumber daya untuk terminal input katode lampu latar.
23	LEDK	Sumber daya untuk terminal input katode lampu latar.
24	LEDA	Sumber daya untuk terminal input anode lampu latar.
25	LEDA	Sumber daya untuk terminal input anode lampu latar.

CTPPINDeskripsi:

Pin No.	Simbol	TPFungsi
1	CTP_RST3.3V	Reset panel sentuh
2	CTP_INT3.3V	Output gangguan panel sentuh
3	CTP_SDA3.3V	Data I2C panel sentuh
4	CTP_SCL3.3V	Jam panel sentuh I2C
5	GND	POwer Ground (Tanah)
6	CTP_VDD3.3V	Pasokan panel sentuh I/O PWR

RTitik Uji Keandalan

Tidak, tidak.	Titik pengujian	Kondisi pengujian	Catatan
1	Penyimpanan suhu tinggi	+70°C / 96H	1Tes fungsional OK. Segmen yang hilang, pendek, tidak jelas segmen non-tampilan, tampilan tidak normal dan bocor kristal cair tidak diizinkan. 2Tidak rendah. Gelembung suhu, tutup akhir longgar dan jatuh, bingkai pelangi.
2	Penyimpanan dengan suhu rendah	-30°C / 96H
3	High Tempe, beroperasi	+60°C / 96H
4	Low Tempe.	-20°C / 96H
5	Penyimpanan suhu tinggi/kelembaban	50°C x 90%RH /96H
6	Kejut panas dan dingin	Kondisi statis, -20°C ((30 menit) ~60°C (30 menit), 10 siklus

Gambar produk
