Deskripsi Produk

7" TFT1024*600Dots pengenalan produk

Nomor model.:TXW700028N0

TXW700028N0 adalah layar LCD TFT matriks aktif berwarna transmisi TN berukuran 7 inci dengan resolusi 1024 * 600 titik.21 (lebar) X85.92 (tinggi) mm. Monitor TFT ini mendukung antarmuka RGB 24 bit. Dengan bantuan permukaan tampilan anti silau, layar tidak memantulkan cahaya dan mempertahankan kualitas gambar yang lebih baik.

Rasio kontras dari modul ini adalah 500:1 (nilai khas), dan kecerahan adalah 800 nits (nilai khas). rentang tegangan catu daya LCM adalah 8,9-10V, dengan nilai khas 9,5V.Modul ini beroperasi dalam kisaran suhu -30 sampai +85 °C dan menyimpan suhu antara -30 sampai +85 °C.

Fitur

Artikel	Spesifikasi
Ukuran LCD	7.0 inci ((Diagonal)
Elemen driver	a-Si TFT matriks aktif
Resolusi	1024*3RGB ((H) X600 ((V)
Mode Tampilan	Biasanya putih, Transmissive
Pitch titik	0.1506*0.1432mm
Area aktif	154.21 ((H) * 85.92 ((V) mm
Ukuran modul	164.91003.5mm
Pengolahan permukaan	Anti-silau
Penyusunan warna	Garis RGB
LCM Driver IC	HX8282A11
Arus lampu latar	200-280mA
Lumen derajat	800cd/m2

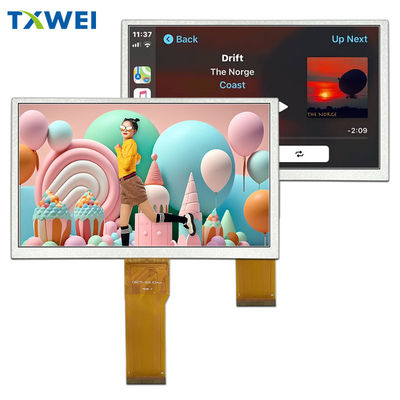

7" TFT 1024x600 titik Gambar produk

Layar LCD TFT 7 inci 1024 * 600 titik 50 pin antarmuka RGB HX8282A11 layar sentuh khusus 0

Layar LCD TFT 7 inci 1024 * 600 titik 50 pin antarmuka RGB HX8282A11 layar sentuh khusus 1

Deskripsi fungsi modul

Pin No.	Simbol	LCMDeskripsi
1	LEDA	Sumber Daya untuk LED Backlight Anode Input.
2	LEDA	Sumber Daya untuk LED Backlight Anode Input.
3	LEDK	Sumber daya untuk terminal input katode lampu latar.
4	LEDK	Sumber daya untuk terminal input katode lampu latar.
5	GND	Power ground
6	VCOM	Tegangan Umum
7	DVDD	Daya untuk sirkuit digital 3.3V
8	MODE	Mode DE/SYNC dipilih. MODE=H:DE mode;MODE=L:SYNC mode
9	DE	Sinyal aktif data dalam mode RGB I/F 1
10	VS	Sinkronisasi vertikal sinyal dalam RGB I / F
11	HS	Sinkronisasi horizontal. Sinyal dalam RGB I/F
12 ~ 19	B7~B0	8 bit data bus menampilkan data biru
20 ~ 27	G7~G0	8 bit data bus menampilkan data hijau
28 ~ 35	R7 ~ R0	8 bit data bus menampilkan data merah.
36	GND	Power ground
37	DCLK	Sinyal jam piksel dalam RGB I/F
38	GND	Power ground
39	L/R	Pilihan kiri / kanan
40	U/D	Pemilihan atas/bawah
41	VGH	Gerbang ON Tegangan
42	VGL	Gate OFF Voltage
43	AVDD	Daya untuk sirkuit analog
44	Reset	Reservasi global
45	NC	Tidak ada koneksi.
46	VCOM	Tegangan Umum
47	DITHB	Dithering function. Dithering function. DITHER = H:Aktifkan fungsi dithering internal; DITHER = L:Menonaktifkan fungsi dithering internal
48	GND	Power ground
49	NC	Tidak ada koneksi.
50	NC	Tidak ada koneksi.

AbsolutMAksiumRmengangkut

Karakteristik	Simbol	Min.	Max. Apa yang terjadi?	Satuan
Suhu operasi LCM	T_OPR	- 20	+70	°C
Suhu penyimpanan LCM	T_STG	- 30	+80	°C
Kelembaban	RH	10	90	%

TFT DCCkarakteristik

Karakteristik	Simbol	Min.	Seperti itu.	Max. Apa yang terjadi?	Satuan	Catatan
Tingkat OperasiFrame TFT	Hz	...	60	...	Hz
Tegangan pasokan untuk ((DC/DC)	VDD	3.0	3.3	3.6	V
Gerbang TFT ON Voltage	VGH	17	18	19	V	Catatan 2
TFT Gate OFF Voltage	VGL	- Enam.5	- 6	- Lima.5	V	Catatan 2
Tegangan umum TFT	Vcom	3.0	3.15	3.3	V	Catatan 1
AVDD	Avdd	8.9	9.0	9.1	V	Catatan 3

Catatan 1: Nilai VCOM harus disesuaikan dengan kondisi yang berbeda untuk mengoptimalkan Nilai Flicker.
Catatan 2: VGH dan VGL adalah tegangan operasi gerbang TFT.
Catatan 3: Sesuaikan kontras, buat warna lebih besar dan gelap, dan buat warna lebih kecil dan terang.

Karakteristik Unit Lampu Belakang

Sistem lampu latar adalah jenis pencahayaan tepi dengan 30 LED putih.

Karakteristik	Simbol	Min.	Jenis	Max. Apa yang terjadi?	Satuan	Catatan
Tegangan ke depan	V_F	8.8	...	10	V	-
arus ke depan	Aku_F	...	200	...	mA	-
Luminansi (dengan LCD + CTP)	Lv	...	650	...	cd/m²	-
Waktu hidup LED	N/A	...	30,000	...	Waktu	Catatan 1

Catatan:

Waktu hidup LED didefinisikan sebagai penurunan kecerahan modul menjadi 50% dari kecerahan asli pada_LWaktu hidup LED dapat dikurangi jika bekerja I_Llebih besar dari 25mA/LED

Titik Uji Keandalan

Tidak, tidak.	Titik pengujian	Kondisi pengujian	Catatan
1	Penyimpanan suhu tinggi	+80°C / 96H	1Tes fungsional OK. Segmen yang hilang, pendek, tidak jelas segmen non-tampilan, tampilan tidak normal dan bocor kristal cair tidak diizinkan. 2Tidak rendah. Gelembung suhu, tutup akhir longgar dan jatuh, bingkai pelangi.
2	Penyimpanan dengan suhu rendah	-30°C / 96H
3	High Tempe, beroperasi	+70°C / 96H
4	Low Tempe.	-20°C / 96H
5	Penyimpanan suhu tinggi/kelembaban	60°C x 90%RH /96H
6	Kejut panas dan dingin	Kondisi statis, -20°C ((30 menit) ~70°C (30 menit),50 siklus
