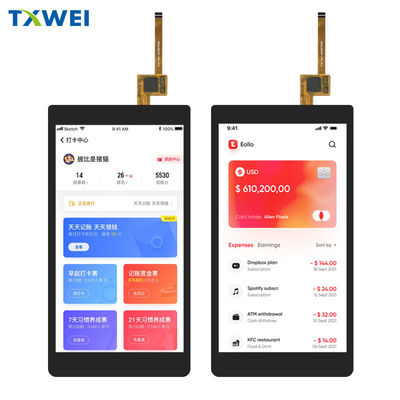

5.5 Inch TFT Display Manufacturer, Portrait Type 5.5 Inch PCAP TFT Display

Produk

5.5 Inch TFT Display Manufacturer, Portrait Type 5.5 Inch PCAP TFT Display

MOQ:	negosiasi
harga:	negotiate
Kemasan Standar:	Kardus
Periode pengiriman:	16 hari
Kapasitas pasokan:	10000 pcs

Informasi detil

Deskripsi Produk

Informasi detil

Tempat asal

Shenzen,Guangdong

Nama merek

TXWEI

Sertifikasi

ISO9001 IS014001 IATF16949

Nomor model

TXW550039N0-CTP

Menyoroti:

720*1280 TFT LCD Panel

Panel LCD TFT yang dapat dibaca sinar matahari

5.5 inci TFT LCD Panel

Deskripsi Produk

TFT LCD Touch 5.5 "Inch HD 720x1280 Potret IPS Full Viewing Angle TFT Dengan Antarmuka MIPI Dengan Modul LCD CTP

5.5 Inch TFT Display Manufacturer, Portrait Type 5.5 Inch PCAP TFT Display Pengantar

Fitur

TFT LCD 5,5 inci iniTXW550039N0-CTP3 adalah ukuran diagonal 5,5 inci dan resolusi 720x1280 piksel.
Modul tampilan LCD 5,5 inci ini dilengkapi denganST7703sirkuit terintegrasi, yang mencakup fungsi IC pengontrol dan driver, dan mendukung antarmuka MIPI.
Layar TFT PCAP 5,5 inci ini memiliki tegangan catu daya (Vdd) dari 21V.
Layar LCD 5,5 inci ini adalah layar tipe IPS dengan sudut pandang penuh 85/85/85/85 max.
ini 5.5 inci potret TFTTXW550039N0-CTPditampilkan dalam mode potret dengan kecerahan 350 nits, dan dapat disesuaikan
Layar TFT 5,5 inci ini dilengkapi dengan panel sentuh PCAP (proyeksi kapasitif), yang menampilkanST7703IC, antarmuka I2C, dan teknologi sentuh 5 titik, memberikan pengalaman responsif dan ramah pengguna.
Layar TFT PCAP 5,5 inci ini dapat beroperasi pada suhu mulai dari -20 ° C hingga +70 ° C; Suhu penyimpanan antara -30 ° C dan +80 ° C.
Apakah digunakan di dalam atau di luar ruangan, layar LCD TFT 5,5 inci ini dapat memenuhi berbagai kebutuhan tampilan.PDA genggam, mesin POS, instrumen survei, kontrol medis, keamanan, tampilan pendidikan, panel kontrol peralatan dan bidang lainnya.

Informasi Produk

Produk:	5.5 inci TFT LCD Display
Resolusi:	720x1280 Titik
Antarmuka:	MIPI
Arah melihat:	IPS Semua sudut pandang ((85/85/85/85)
Layar sentuh:	PCAP
Struktur PCAP:	G+FF
Pengontrol CTP:	GT911
Kontroler LCD:	ST7703
Dimensi kaca penutup:	Dapat disesuaikan
Koneksi:	ZIF FPC
Nomor Pin:	25 pin
Luminance permukaan:	350 Cd/m2 ((nit)
Umur LED:	30,000 Jam
Kepatuhan:	Sesuai dengan CE & FCC & RoHS

5.5 Inch TFT Display Manufacturer, Portrait Type 5.5 Inch PCAP TFT Display Drawing

5.5 Inch TFT Display Manufacturer, Portrait Type 5.5 Inch PCAP TFT Display 0

5.5 Inch TFT Display Manufacturer, Portrait Type 5.5 Inch PCAP TFT Display 1

AbsolutMAksiumRmengangkut

Karakteristik	Simbol	Min.	Max. Apa yang terjadi?	Satuan
Suhu operasi LCM	T_OPR	- 20	+60	°C
Suhu penyimpanan LCM	T_STG	- 30	+70	°C
TP Suhu Operasi & Kelembaban ((20% ~ 90%RH)	T_OPR	- 20	+60	°C
TP SStemperature Storage & Humidity ((20% ~ 90%RH)	T_STG	- 30	+70	°C
Kelembaban	RH	-	90	%

Karakteristik Unit Lampu Belakang

Sistem pencahayaan belakang adalah tipe pencahayaan tepi dengan 14 LED putih.

Karakteristik	Simbol	Min.	Jenis	Max. Apa yang terjadi?	Satuan	Catatan
Tegangan ke depan	V_F	19.6	...	22.4	V	...
arus ke depan	Aku_F	...	40	...	mA	...
Luminansi (dengan LCD + CTP)	Lv	...	TBD	...	cd/m²	...
Waktu hidup LED	N/A	...	30,000	...	Waktu	Catatan 1

Catatan:

(1) Waktu hidup LED didefinisikan sebagai penurunan kecerahan modul menjadi 50% dari kecerahan asli pada IL = 20mA / LED. Waktu hidup LED dapat berkurang jika IL beroperasi lebih besar dari 25mA / LED.

Deskripsi fungsi modul

Pin No.	Simbol	LCM Fungsi
1-2	LEDA	Sumber daya untuk terminal input anode lampu latar.
3-4	LEDK	Sumber daya untuk terminal input katode lampu latar.
5	GND	Power Ground
6	IOVCC1.8V	Sumber daya I/O dan antarmuka (IOVCC):1.65V sampai 2.0V
7	VCI2.8V	Sumber daya analog (VCI):2.5V sampai 3.3V
8	Reset	Setel ulang terminal input sinyal.
9	TE	Frame pulsa kepala untuk efek merobek.
10	LCD-ID	ID membaca PIN untuk sirkuit ID.
11	GND	Power Ground
12	CLKP	Input sinyal diferensial jam antarmuka kecepatan tinggi/outputPin
13	CLKN	Input sinyal diferensial jam antarmuka kecepatan tinggi/outputPin
14	GND	Power Ground
15	D0P	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
16	D0N	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
17	GND	Power Ground
18	D1P	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
19	D1N	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
20	GND	Power Ground
21	D2P	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
22	D2N	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
23	GND	Power Ground
24	D3P	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
25	D3N	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi

Pin No.	Simbol	TPFungsi
1	CTP_VCC 3.3V	Panel sentuh Pberkerudungpasokan2.8~3.3V
2	CTP_RST1.8V	Reset panel sentuh
3	CTP_SCL1.8V	Jam panel sentuh I2C
4	CTP_SDA1.8V	Data I2C panel sentuh
5	CTP_INT1.8V	Output gangguan panel sentuh
6	GND	POwer Ground (Tanah)

RTitik Uji Keandalan

Tidak, tidak.	Titik pengujian	Kondisi pengujian	Catatan
1	Penyimpanan suhu tinggi	+70°C / 96H	1Tes fungsional OK. Segmen yang hilang, pendek, segmen yang tidak jelas tidak ditampilkan, tampilan yang tidak normal dan kebocoran kristal cair tidak diizinkan. 2Tidak rendah. Gelembung suhu, tutup akhir longgar dan jatuh, bingkai pelangi.
2	Penyimpanan dengan suhu rendah	-30°C / 96H
3	High Tempe, beroperasi	+60°C / 96H
4	Low Tempe.	-20°C / 96H
5	Penyimpanan suhu tinggi/kelembaban	50°C x 90%RH /96H
6	Kejut panas dan dingin	Kondisi statis, -20°C ((30 menit) ~60°C (30 menit), 10 siklus

5.5 Inch TFT Display Manufacturer, Portrait Type 5.5 Inch PCAP TFT Display Image
