Multi Touch PCAP TFT 5.5 Inch Display MIPI Antarmuka 1080*1920 Pixels Jaminan Harga Rendah

Produk

Multi Touch PCAP TFT 5.5 Inch Display MIPI Antarmuka 1080*1920 Pixels Jaminan Harga Rendah

MOQ:	negosiasi
harga:	negotiate
Kemasan Standar:	Kardus
Periode pengiriman:	16 hari
Kapasitas pasokan:	10000 pcs

Informasi detil

Deskripsi Produk

Informasi detil

Tempat asal

Shenzen,Guangdong

Nama merek

TXWEI

Sertifikasi

ISO9001 IS014001 IATF16949

Nomor model

TXW550040N0-CTP

Menyoroti:

HX8399C IPS TFT LCD display

MIPI Interface IPS TFT LCD Display

5.5 inci LCD Display Module

Deskripsi Produk

5.5 INCH TOUCH PCAP TFT MIPI INTERFACE PENGENALAN PRODUK

TFT (Thin Film Transistor) adalah teknologi tampilan kristal cair yang memiliki karakteristik kecepatan respons yang cepat dan reproduksi warna yang tinggi.,memberikan kemampuan tampilan panorama hampir 180 derajat, yang dapat mempertahankan konsistensi warna dan akurasi dari sudut apapun.GT911 adalah chip kontrol layar sentuh kapasitif berkinerja tinggi yang mendukung multi touch dan menyediakan pengguna dengan pengalaman interaktif yang mulusMenggabungkan akurasi sentuhan dan kecepatan respons dengan chip GT911, layar LCD IPS panorama 5,5 inci TFT dapat mencapai operasi sentuhan presisi tinggi dan respons cepat.Tianxianwei adalah ahli dalam produk IPS, menyediakan pelanggan dengan lebih dari 500 jenis produk IPS yang diterapkan di berbagai industri.

Layar TXW550040N0-CTP memiliki resolusi resolusi tinggi 1080 * 1920, memastikan kejelasan gambar dan kekayaan detail.memberikan visibilitas yang baik bahkan di lingkungan yang cerah. Tianxianwei TXW550040N0-CTP dapat mencapai berbagai tingkat kecerahan sesuai dengan kebutuhan pelanggan.

Layar tampilan TXW550040N0-CTP banyak digunakan di luar PDA genggam, peralatan fotografi, instrumen, remote control kendaraan udara tak berawak, dan bidang lainnya.Resolusi tinggi dan fungsi multi touch menyediakan pengguna dengan pengalaman interaktif yang kaya dan metode operasi yang nyaman.

Fitur

Artikel	Spesifikasi	Satuan
Ukuran layar	5.5	inci
Jumlah piksel	1080*3RGB ((H) X1920 ((V)	Piksel
Area tampilan	68.04 ((H) * 120.96 ((V)	mm
Pitch piksel	0.021 ((H) *0.063 ((V)	mm
Dimensi garis besar	75.8 ((W) ×139.9 ((H) ×3.49 ((T)	mm
Pengaturan piksel	Strip Vertikal RGB	―
Mode Tampilan	Biasanya hitam.	―
Arah Melihat (mata)	Semua	―
Tampilkan Warna	262K	―
Luminansi ((cd/m2)	1100	kutu
Rasio Kontras	800:1	―
Antarmuka	MIPI
Lampu latar belakang	Tipe lampu sisi LED	―
IC LCM	HX8399C
CTP IC	GT911
Suhu Operasi	-20 ~ 60	°C
Suhu penyimpanan	-30 ~ 70	°C

Gambar garis besar

Multi Touch PCAP TFT 5.5 Inch Display MIPI Antarmuka 1080*1920 Pixels Jaminan Harga Rendah 0

Multi Touch PCAP TFT 5.5 Inch Display MIPI Antarmuka 1080*1920 Pixels Jaminan Harga Rendah 1

Deskripsi fungsi modul

Nomor Pin	Simbol	Deskripsi
1	GND	Power Ground
2	GND	Power Ground
3	CTP_RST	Reset panel sentuh
4	Reset	Setel ulang terminal input sinyal.
5	CTP_INT	Output gangguan panel sentuh
6	TE	Sinyal efek merobek digunakan untuk menyinkronkan MCU ke memori bingkai
7	CTP_SDA	Data I2C panel sentuh
8	LCD_ID	Tidak terhubung
9	CTP_SCL	Jam panel sentuh I2C
10	GND	Power Ground
11	CTP_VCC	Panel sentuh Sumber daya 2.8 ~ 3.3V
12	D0N	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
13	GND	Power Ground
14	D0P	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
15	LEDA	Sumber daya untuk terminal input anode lampu latar.
16	GND	Power Ground
17	LEDA	Sumber daya untuk terminal input anode lampu latar.
18	D1N	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
19	GND	Power Ground
20	D1P	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
21	LEDK	Sumber daya untuk terminal input katode lampu latar.
22	GND	Power Ground
23	LEDK	Sumber daya untuk terminal input katode lampu latar.
24	CLKN	Pin input/output sinyal diferensial jam antarmuka kecepatan tinggi
25	LEDK	Sumber daya untuk terminal input katode lampu latar.
26	CLKP	Pin input/output sinyal diferensial jam antarmuka kecepatan tinggi
27	GND	Power Ground
28	GND	Power Ground
29	PWM	Pin ini terhubung dengan driver LED eksternal.
30	D2N	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
31	IOVCC 1,8V	Sumber daya untuk I/O.
32	D2P	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
33	GND	Power Ground
34	GND	Power Ground
35	VSP	Tegangan input eksternal ((4.8V ~ 6V)
36	D3N	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
37	VSN	Tegangan input eksternal ((-4.8V~-6V)
38	D3P	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
39	GND	Power Ground
40	GND	Power Ground

AbsolutMAksiumRmengangkut

Karakteristik	Simbol	Min.	Max. Apa yang terjadi?	Satuan
Suhu operasi LCM	T_OPR	- 20	+60	°C
Suhu penyimpanan LCM	T_STG	- 30	+70	°C
TP Suhu Operasi & Kelembaban ((20% ~ 90%RH)	T_OPR	- 20	+60	°C
TP SStemperature Storage & Humidity ((20% ~ 90%RH)	T_STG	- 30	+70	°C
Kelembaban	RH	-	90	%

TFT DCCkarakteristik

Karakteristik	Simbol	Min.	Seperti itu.	Max. Apa yang terjadi?	Satuan	Catatan
Tegangan suplai untuk I/O	VDDIO	1.65	1.8	3.3	V
Tegangan input eksternal untuk ((DC/DC)	VSP	4.8	...	6.0	V
Tegangan input eksternal untuk ((DC/DC)	VSN	- Enam.0	...	- Empat.8	V

Karakteristik Unit Lampu Belakang

Sistem lampu latar adalah jenis pencahayaan tepi dengan 15 LED putih.

Karakteristik	Simbol	Min.	Jenis	Max. Apa yang terjadi?	Satuan	Catatan
Tegangan ke depan	V_F	28	...	32	V	-
arus ke depan	Aku_F	...	60	-	mA	-
Luminansi (dengan LCD + CTP)	Lv	...	1200	...	cd/m²	-
Waktu hidup LED	N/A	- Aku tidak tahu.	30,000	...	Waktu	Catatan 1

Catatan:

Waktu hidup LED didefinisikan sebagai penurunan kecerahan modul menjadi 50% dari kecerahan asli pada_LWaktu hidup LED dapat dikurangi jika bekerja I_LLebih besar dari 25mA/LED.

RTitik Uji Keandalan

Tidak, tidak.	Titik pengujian	Kondisi pengujian	Catatan
1	Penyimpanan suhu tinggi	+70°C / 96H	1Tes fungsional OK. Segmen yang hilang, pendek, segmen yang tidak jelas tidak ditampilkan, tampilan yang tidak normal dan kebocoran kristal cair tidak diizinkan. 2Tidak rendah. Gelembung suhu, tutup akhir longgar dan jatuh, bingkai pelangi.
2	Penyimpanan dengan suhu rendah	-30°C / 96H
3	High Tempe, beroperasi	+60°C / 96H
4	Low Tempe.	-20°C / 96H
5	Penyimpanan suhu tinggi/kelembaban	50°C x 90%RH /96H
6	Kejut panas dan dingin	Kondisi statis, -20°C ((30 menit) ~60°C (30 menit), 10 siklus

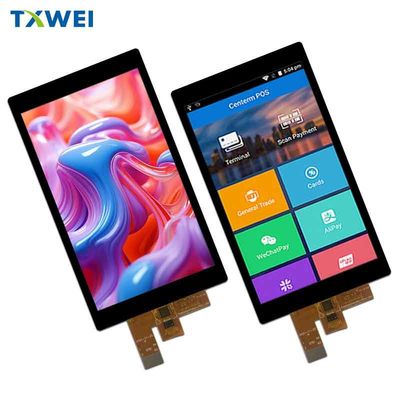

Gambar produk

Multi Touch PCAP TFT 5.5 Inch Display MIPI Antarmuka 1080*1920 Pixels Jaminan Harga Rendah 4

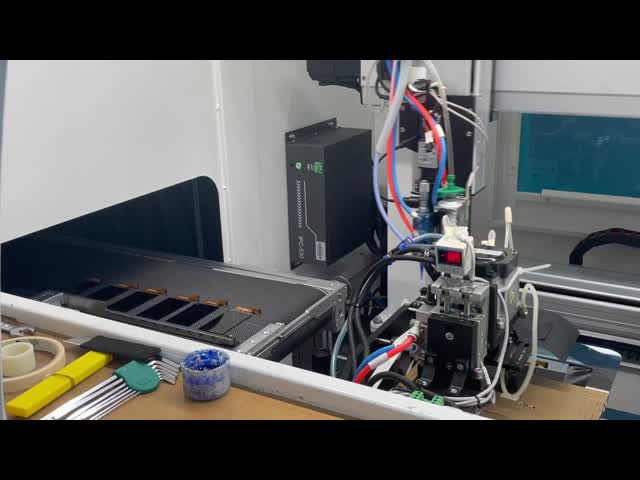

Fasilitas dan Sertifikat
