MOQ: | negosiasi |
harga: | negotiate |
Kemasan Standar: | Kardus |
Periode pengiriman: | 16 hari |
Kapasitas pasokan: | 10000 pcs |

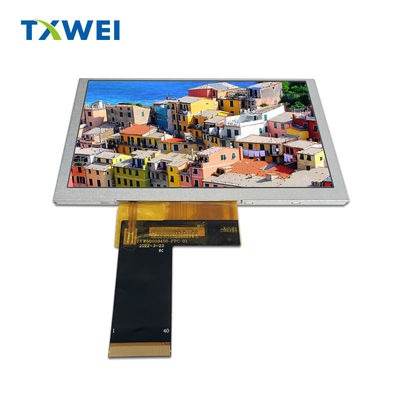

Fitur
Ukuran: 5 inci
Resolusi:800*480piksel
Mode tampilan: IPS
Pengemudi IC:ST7262
Kecerahan: 1500 cd/m2
Jenis antarmuka: RGB
Suhu kerja: -30 °C sampai 85 °C
Suhu penyimpanan:-30 °C sampai 85 °C
Jenis lampu latar: Lampu latar LED, kecerahan dan jumlahnya bervariasi menurut model
Rangka kerjaMenggambar
Deskripsi fungsi modul
Pin No. | Simbol | Deskripsi |
1 | LEDK | Sumber daya listrik- untuk katode lampu latar |
2 | LEDA | Sumber daya listrik+ untuk anode lampu belakang |
3 | GND | GND |
4 | VDD | Sumber Daya Listrik |
5 ~ 12 | R0~R7 | 8 bit data bus menampilkan data merah. |
13 ~ 20 | G0~G7 | 8 bit data bus menampilkan data hijau |
21 ~ 28 | B0~B7 | 8 bit data bus menampilkan data biru |
29 | GND | GND |
30 | DCLK | Sinyal jam piksel dalam RGB I/F |
31 | DISP | DISP=0:Standby mode (Default),DISP=1:Mode tampilan normal |
32 | HSYNC | Sinkronisasi horizontal. Sinyal dalam RGB I/F |
33 | VSYNC | Sinkronisasi vertikal sinyal dalam RGB I / F |
34 | DE | Sinyal aktif data dalam mode RGB I/F 1 |
35 | NC | NC |
36 | GND | GND |
37 | XR(NC) | NC |
38 | YD ((NC) | NC |
39 | XL ((NC) | NC |
40 | YU(NC) | NC |
Karakteristik Unit Lampu Belakang
Sistem lampu latar adalah jenis pencahayaan tepi dengan 18 LED putih.
Karakteristik | Simbol | Min. | Jenis | Max. Apa yang terjadi? | Satuan | Catatan |
Tegangan ke depan | VF | 16.5 | ... | 17.4 | V | ... |
arus ke depan | AkuF | ... | 120 | ... | mA | ... |
Luminansi (dengan LCD) | Lv | ... | 1500 | ... | cd/m2 | ... |
Waktu hidup LED | N/A | ... | 20,000 | ... | Waktu | Catatan 1 |
Catatan:
Spesifikasi optik
Titik Uji Keandalan
Tidak, tidak. | Titik pengujian | Kondisi pengujian | Catatan |
1 | Penyimpanan suhu tinggi | +85°C / 240H |
1Tes fungsional OK. Segmen yang hilang, pendek, tidak jelas segmen non-tampilan, tampilan tidak normal dan bocor kristal cair tidak diizinkan. 2Tidak rendah. Gelembung suhu, tutup akhir longgar dan jatuh, bingkai pelangi.
|
2 | Penyimpanan dengan suhu rendah | -30°C / 240H | |
3 | High Tempe, beroperasi | +85°C / 240H | |
4 | Low Tempe. | -30°C / 240H | |
5 | Penyimpanan suhu tinggi/kelembaban | 60+5°C x 90%RH / 240H | |
6 | Kejut panas dan dingin | Keadaan statis, -30°C (< 30 menit) ~ 85°C (30 menit), 50 siklus |
![]() |
