| MOQ: | negotiate |
| harga: | negotiate |
| Kemasan Standar: | cardboard |
| Periode pengiriman: | 16 |
| Cara Pembayaran: | L/C TT D/P |
| Kapasitas pasokan: | 10000pcs |

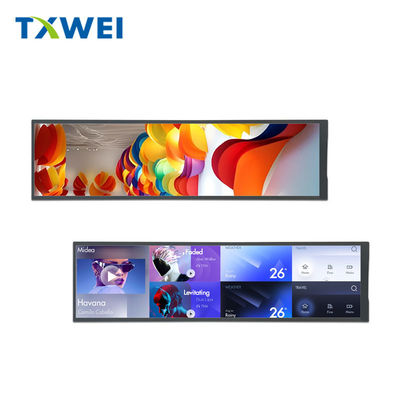

8.8 Inch Bar Type TFT Display 480x1920 Pixel MIPI Interface Pambuka Produk
Ulasan Produk Cepat
Ukuran: 8,8 inci
Resolusi: 480x1920 titik
Arah Penampakan: IPS
Interface MIPI
¢ Driver IC:OTA7290B
Pengendalian: Tidak
Kecahayaannya ((cd/m2): 500
Panel sentuh: Tanpa panel sentuh, CTP opsional
Informasi Produk
| Kata kunci: | Tipe batang TFT 8,8 inci |
| Resolusi: | 480x1920 |
| Antarmuka: | MIPI |
| Arah melihat: | IPS Semua sudut pandang |
| Tegangan penggerak: | 15 V |
| Luminance permukaan: | 500 Cd/m2 (nits) |
| Layar sentuh: | Tidak. |
| Rasio kontras: | 1000:01:00 |
| Operasi Temp.: | 20°C sampai +70°C |
| Suhu penyimpanan: | 30°C sampai +80°C |
| Koneksi: | Jenis konektor |
| Pin: | 40 PINS |
| Umur LED: | 30,000 Jam |
| Kepatuhan: | CE&FCC& RoHS Selaras |
8.8 Inch Bar Type TFT Display 480x1920 Pixel Produk antarmuka MIPIMenggambar
Deskripsi fungsi modul
|
Pin No. |
Simbol |
LCMFungsi |
|
1 |
GND |
POwer Ground (Tanah) |
|
2 |
NC |
NC |
|
3~ 4 |
LEDA |
Sumber daya untuk terminal input anode lampu latar. |
|
5 |
NC |
NC |
|
6 ~ 7 |
LEDK |
Sumber daya untuk terminal input katode lampu latar. |
|
8 |
NC |
NC |
|
9 |
GND |
POwer Ground (Tanah) |
|
10 |
NC |
NC |
|
11 |
AVDD |
Sumber daya untuk sirkuit analog |
|
12 |
NC |
NC |
|
13 |
VGH |
Pasokan listrik untuk daya positif untuk TFT |
|
14 |
NC |
NC |
|
15 |
VGL |
Pasokan daya untuk daya negatif untuk TFT |
|
16 |
NC |
NC |
|
17 |
GND |
POwer Ground (Tanah) |
|
18 |
VCOM |
Sumber daya untuk tegangan umum. |
|
19 ~ 20 |
GND |
POwer Ground (Tanah) |
|
21 |
Reset |
Mengatur salah satu pin rendah menginisialisasi LSI |
|
22 |
VCI |
pasokan listrik untuk sirkuit DC/DC(2.7~ 3.6V) |
|
23 |
STBYB |
Modus siaga
|
|
24 |
TP_SYNC |
Sinyal sinkronisasi untuk panel sentuh
|
|
25 |
GND |
POwer Ground (Tanah) |
|
26 |
D0P |
Pin input sinyal diferensial data MIPI-DSI |
|
27 |
D0N |
Pin input sinyal diferensial data MIPI-DSI |
|
28 |
GND |
POwer Ground (Tanah) |
|
29 |
D1P |
Pin input sinyal diferensial data MIPI-DSI |
|
30 |
D1N |
Pin input sinyal diferensial data MIPI-DSI |
|
31 |
GND |
POwer Ground (Tanah) |
|
32 |
CLKP |
Pin input sinyal diferensial MIPI-DSI CLOCK |
|
33 |
CLKN |
Pin input sinyal diferensial MIPI-DSI CLOCK |
|
34 |
GND |
POwer Ground (Tanah) |
|
35 |
D2P |
Pin input sinyal diferensial data MIPI-DSI |
|
36 |
D2N |
Pin input sinyal diferensial data MIPI-DSI |
|
37 |
GND |
POwer Ground (Tanah) |
|
38 |
D3P |
Pin input sinyal diferensial data MIPI-DSI |
|
39 |
D3N |
Pin input sinyal diferensial data MIPI-DSI |
|
40 |
GND |
POwer Ground (Tanah) |
Absolut MAksium Rmengangkut
|
Karakteristik |
Simbol |
Min. |
Max. Apa yang terjadi? |
Satuan |
|
Suhu operasi LCM |
TOPR |
-20 |
+70 |
°C |
|
Suhu penyimpanan LCM |
TSTG |
-30 |
+80 |
°C |
|
Kelembaban |
RH |
... |
90 |
% |
TFTDCCkarakteristik
| Karakteristik | Simbol | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | Catatan |
| Tingkat OperasiFrame TFT | Hz | ... | 60 | ... | Hz | ... |
| Tegangan pasokan untuk ((DC/DC) | VDD | 2.7 | 2.8 | 3.6 | V | ... |
| Gerbang TFT ON Voltage | VGH | ... | 18 | ... | V | ... |
| TFT Gate OFF Voltage | VGL | ... | - 10 | ... | V | ... |
| Tegangan umum TFT | Vcom | 4.5 | 4.88 | 5.2 | V | ... |
| AVDD | Avdd | ... | 9.6 | ... | V | ... |
Karakteristik Unit Lampu Belakang
Sistem lampu latar adalah jenis pencahayaan tepi dengan 10 LED putih.
ditunjukkan dalam tabel berikut.
| Karakteristik | Simbol | Min. | Jenis | Max. Apa yang terjadi? | Satuan | Catatan |
| Tegangan ke depan | VF | 14 | ... | 17 | V | ... |
| arus ke depan | AkuF | ... | 160 | ... | mA | ... |
| Luminansi (dengan LCD) | Lv | ... | 550 | ... | cd/m2 | ... |
| Waktu hidup LED | N/A | ... | 20,000 | ... | Waktu | Catatan 1 |
Catatan:
8.8 Inch Bar Type TFT Display 480x1920 Pixel Produk antarmuka MIPIGambar
