7.0-Inch IPS Bar Type TFT LCD Display Dengan 280*1424 Pixel RGB 24 BIT Inter Face

Produk

7.0-Inch IPS Bar Type TFT LCD Display Dengan 280*1424 Pixel RGB 24 BIT Inter Face

MOQ:	negotiate
harga:	negotiate
Kemasan Standar:	cardboard
Periode pengiriman:	16
Cara Pembayaran:	L/C TT D/P
Kapasitas pasokan:	10000pcs

Informasi detil

Deskripsi Produk

Informasi detil

Place of Origin

Guangdong,China

Nama merek

TXWEI

Sertifikasi

CE ROHS FCC

Model Number

TXW700097B0

Derajat lumen:

Daerah Aktif:

33.6 ((H) X 170.88 ((V)

Melihat arah:

Semua jam

Ukuran Garis Mekanis (W*H*T):

38,2(L) ×181,47(T) ×3,5(T)

Lcm Interface:

RGB 24 Bit Interface

tipe LCD:

Matriks aktif TFT

Pitch Piksel (L*T):

0.1432 ((H) X 0.1432 ((V)

Jumlah Piksel:

280*1424

Menyoroti:

TFT Active Matrix LCD Display

170.88 V LCD Display

33.6 H LCD Display

Deskripsi Produk

Tentang barang iniTXW700097B0

layar LCD IPS TFT 7 inci dengan resolusi280*1424piksel, dilengkapi denganRGB 24 BITinterface, adalah modul tampilan yang dirancang khusus untuk aplikasi yang membutuhkan resolusi tinggi dan tampilan sudut lebar. Berikut ini adalah pengenalan produk secara rinci:

Dengan menggunakan teknologi IPS (In Plane Switching), ia menyediakan sudut pandang yang luas dan reproduksi warna yang akurat, memastikan bahwa gambar tetap jelas dan realistis ketika dilihat dari sudut yang berbeda.Teknologi IPS biasanya memberikan kontras yang lebih tinggi, membuat hitam lebih gelap, putih lebih terang, dan warna lebih bersemangat.
Resolusi adalah280*1424piksel, memberikan tampilan gambar dan teks yang jelas, terutama cocok untuk aplikasi yang membutuhkan tampilan resolusi tinggi.
RGB 24 BITantarmuka, mendukung transmisi data berkecepatan tinggi, cocok untuk perangkat mobile dan aplikasi tampilan berkinerja tinggi.
Kecerahan permukaan 550 nits memastikan tampilan yang jelas dalam berbagai kondisi pencahayaan.
Rentang tegangan sumber daya logis adalah11.2-12.8V, memastikan pasokan listrik yang stabil. Desain daya rendah, dengan konsumsi daya kurang dari 5 μ A dalam mode tidur, cocok untuk perangkat bertenaga baterai.
Cocok untuk berbagai kesempatan sepertiPeralatan pompa infus medis, instrumen dan peralatan industri, panel tampilan mesin cuci cerdas, panel tampilan kulkas, panel tampilan AC, panel tampilan hood range,Sistem audio cerdas, tampilan desktop, dll.
Dirancang untuk memenuhi standar industri dan mampu beroperasi stabil pada rentang suhu yang luas.

Layar LCD IPS TFT 7 inci ini adalah pilihan ideal untuk aplikasi yang membutuhkan tampilan definisi tinggi dan interaksi pengguna karena resolusi tinggi, kecerahan tinggi,dan karakteristik sudut pandang yang luas.

Fitur

Artikel	Isi	Satuan
Artikel	LCD	Satuan
Ukuran LCD	7	inci
Jenis panel	IPS	...
Mode Tampilan	Hitam normal	...
Jumlah Warna	16.7M	...
Arah melihat	Semua. 0'Clock	...
Lampu latar belakang	Putih LED x16in Paralel / Seri	...
NTSC	70%	...
Rasio Kontras	550	...
Antarmuka	RGB 24 BIT	...
Driver IC	NV3052C	...
Ukuran RAM dari driver IC	RAM kurang	sedikit
Pengaturan piksel	Garis RGB	cd/m2
Dimensi garis besar	38.2 ((W) ×181.47 ((H) ×3.5 ((T)	mm
Area aktif (W × H)	33.6 ((H) x 170.88 ((V)	mm
Pengaturan piksel	Garis RGB	...
Tegangan lampu belakang	11.2-12.8	v
Jumlah Titik	280*3RGB ((H) X1424 ((V)	Pixel
Pitch piksel	0.1432 ((H) X 0.1432 ((V)	mm
Suhu operasi	-30 +80	°C
Suhu penyimpanan	-40 +85	°C

Gambar Mekanis

7.0-Inch IPS Bar Type TFT LCD Display Dengan 280*1424 Pixel RGB 24 BIT Inter Face 0

7.0-Inch IPS Bar Type TFT LCD Display Dengan 280*1424 Pixel RGB 24 BIT Inter Face 1

Deskripsi fungsi modul

Pin No.	Simbol	LCMDeskripsi
1	LEDA	Sumber Daya- Untuk Katode Lampu Belakang
2	LEDK	Sumber daya listrik+ untuk anode lampu belakang
3	VCC 3.3V	Sumber Daya untuk LCD.
4 ~ 5	GND	Power ground
6	DE	Sinyal aktif data dalam mode RGB I/F 1
7	VS	Sinkronisasi vertikal sinyal dalam RGB I / F
8	HS	Sinkronisasi horizontal. Sinyal dalam RGB I/F
9	CLK	sinyal jam titik untuk operasi antarmuka RGB.
10~ 17	B7~B0	8 bit data bus menampilkan data biru
18~ 25	G7~G0	8 bit data bus menampilkan data hijau
26~ 33	R7 ~ R0	8 bit data bus menampilkan data merah.
34	Reset	NC ((RC sirkuit)
35	CS	Sinyal pemilihan chip.
36	SCL	Serial sinyal jam.
37	SDA	Serial data input/output pin.
38	GND	Power ground
39	VCC 3.3V	Sumber Daya untuk LCD.
40	GND	Power ground

CTPPINDeskripsi:

Pin No.	Simbol	CTPFungsi
1	CTP_RST 2.8V	Reset panel sentuh
2	CTP_INT 2.8V	Output gangguan panel sentuh
3	GND	Power ground
4	CTP_SDA 2.8V	Data I2C panel sentuh
5	CTP_SCL 2.8V	Jam panel sentuh I2C
6	CTP_VCC2.8V	Panel sentuh Pberkerudungpasokan2.8~3.3V

Titik Uji Keandalan

Tidak, tidak.	Titik pengujian	Kondisi pengujian	Catatan
1	Penyimpanan suhu tinggi	+80°C / 96H	1Tes fungsional OK. Segmen yang hilang, pendek, tidak jelas segmen non-tampilan, tampilan tidak normal dan bocor kristal cair tidak diizinkan. 2Tidak rendah. Gelembung suhu, tutup akhir longgar dan jatuh, bingkai pelangi.
2	Penyimpanan dengan suhu rendah	-30°C / 96H
3	High Tempe, beroperasi	+70°C / 96H
4	Low Tempe.	-20°C / 96H
5	Penyimpanan suhu tinggi/kelembaban	50°C x 90%RH /96H
6	Kejut panas dan dingin	Kondisi statis, -20°C ((30 menit) ~60°C (30 menit),50 siklus

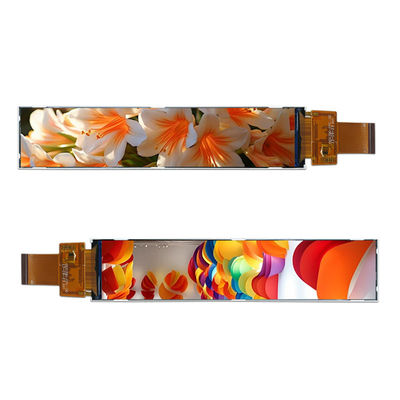

Gambar produk

7.0-Inch IPS Bar Type TFT LCD Display Dengan 280*1424 Pixel RGB 24 BIT Inter Face 2 ,,

Singkatnya, layar IPS TFT LCD strip 7 inci dariTian XianweiTeknologi memiliki daya saing yang kuat di pasar internasional, terutama karena keuntungan seperti kapasitas produksi dan teknologi terkemuka, peningkatan permintaan pasar, konsentrasi industri yang tinggi,diferensiasi produk, peningkatan pengaruh merek internasional, daya saing harga, dan integrasi rantai pasokan global.
