4 " RGB Dan MIPI Square LCD Display, TFT Screen Module 480X480 Titik Resolusi Tampilan

Produk

4 " RGB Dan MIPI Square LCD Display, TFT Screen Module 480X480 Titik Resolusi Tampilan

MOQ:	negotiate
harga:	negotiate
Kemasan Standar:	cardboard
Periode pengiriman:	16
Cara Pembayaran:	L/C TT D/P
Kapasitas pasokan:	10000pcs

Informasi detil

Deskripsi Produk

Informasi detil

Place of Origin

Guangdong,China

Nama merek

TXWEI

Sertifikasi

CE ROHS FCC

Model Number

TXW395017S0-HY

Suhu operasi:

83*84.3*3.29

Pengaturan piksel:

garis RGB

tipe LCD:

Biasanya hitam

Daerah Aktif:

71.856(T) * 70.176(V)

Ukuran:

Lcm Interface:

Antarmuka BIT MIPI

Elemen penggerak:

Matriks aktif TFT

Menyoroti:

layar layar LCD switch cerdas

Layar LCD persegi

IPS layar LCD

Deskripsi Produk

Pengantar Produk: 4 "Touch TFT LCD Square 480x480 IPS

Gambaran umum

Memperkenalkan kinerja tinggi kami 4 "Touch TFT LCD dengan resolusi 480x480 piksel layar LCD persegi ini dirancang untuk aplikasi yang membutuhkan warna yang jelas, gambar yang tajam,dan antarmuka sentuhan intuitifTeknologi IPS (In-Plane Switching) memastikan sudut pandang yang luas dan representasi warna yang konsisten, menjadikannya ideal untuk aplikasi indoor dan outdoor.

Fitur Utama

Ukuran layar: 4 inci secara diagonal
Resolusi: 480x480 piksel untuk visual yang jelas dan rinci
Teknologi sentuhan: kemampuan sentuhan kapasitif untuk interaksi pengguna yang responsif dan tepat
Jenis layar: Teknologi IPS memungkinkan sudut pandang yang lebih luas dan akurasi warna yang lebih baik
Antarmuka: Kompatibel dengan berbagai mikrokontroler dan platform, sehingga mudah untuk mengintegrasikan ke dalam proyek Anda
Kecerahan: Tingkat kecerahan yang tinggi untuk memastikan visibilitas dalam kondisi pencahayaan yang berbeda
Kedalaman Warna: kedalaman warna 16 bit untuk reproduksi warna yang bersemangat dan kaya
Konsumsi Daya Rendah: Dirancang untuk efisiensi energi, membuatnya cocok untuk perangkat yang dioperasikan baterai

Aplikasi

86 tampilan switch cerdas
panel tampilan medis
tampilan peralatan rumah tangga
tampilan peralatan industri
tampilan peralatan keamanan
Pemandangan peralatan instrumen dan meter
tampilan elektronik digital

Keuntungan

Kemudahan Integrasi: Modul tampilan dirancang untuk integrasi langsung dengan papan pengembangan umum dan mikrokontroler.
Ketahanan: Dibangun untuk menahan berbagai kondisi lingkungan, memastikan umur panjang dan keandalan.
Kustomisasi: Pilihan yang tersedia untuk kustomisasi untuk memenuhi kebutuhan aplikasi tertentu, termasuk sensitivitas layar sentuh dan jenis konektor.

Kesimpulan

Tampilan 4 "Touch TFT LCD Square 480x480 IPS menonjol sebagai solusi serbaguna dan kuat untuk berbagai aplikasi.dan kompatibilitas luas, ini adalah pilihan yang sempurna bagi pengembang dan insinyur yang ingin meningkatkan produk mereka dengan antarmuka sentuh berkualitas tinggi.

Untuk informasi lebih lanjut atau untuk memesan, silakan hubungi kami.

Produk:	4 Inch TFT Square Display	Layar sentuh:	Tanpa Sentuh, (Dengan CTP Opsional)
Resolusi:	480*480	Dimensi kaca penutup:	Dapat disesuaikan
Arah melihat:	Semua sudut pandang, IPS	Antarmuka:	MIPI
Nomor Pin:	31 Pin	Koneksi:	ZIF
Luminance permukaan:	350 Cd/m2 (nits) Tipikal	Umur LED:	30,000 Jam

4 inci sentuhan TFT LCD, Square 480X480 TFT IPS LCD Gambar

4 " RGB Dan MIPI Square LCD Display, TFT Screen Module 480X480 Titik Resolusi Tampilan 0

4 " RGB Dan MIPI Square LCD Display, TFT Screen Module 480X480 Titik Resolusi Tampilan 1

Deskripsi fungsi modul

Pin No.	Simbol	LCMFungsi
1	LEDK	Sumber daya untuk terminal input katode lampu latar.
2	LEDA	Sumber daya untuk terminal input anode lampu latar.
3	CTP-VCC 3.3V	Panel sentuh Pberkerudungpasokan2.8~3.3V
4	CTP-SCL 3.3V	Jam panel sentuh I2C
5	CTP-SDA 3.3V	Data I2C panel sentuh
6	CTP-RST 3.3V	Reset panel sentuh
7	CTP-INT 3.3V	Output gangguan panel sentuh
8	NC	NC
9	GND	Power Ground
10	Reset	Setel ulang terminal input sinyal.
11	TE	Frame pulsa kepala untuk efek merobek.
12 ~ 13	VDD 3.3V	Sumber Daya untuk LCD.
14	VDDIO 1,8V	Sumber daya untuk I/O.
15	GND	Power Ground
16 ~ 17	NC	NC
18	GND	Power Ground
19 ~ 20	NC	NC
21	GND	Power Ground
22	CLKP	Polaritas positif dari sinyal jam diferensial tegangan rendah
23	CLKN	Polaritas negatif dari sinyal jam diferensial tegangan rendah
24	GND	Power Ground
25	MIPI_1N	Polaritas negatif dari sinyal data diferensial tegangan rendah 3
26	MIPI_1P	Polaritas positif dari data diferensial tegangan rendah 3 sinyal
27	GND	Power Ground
28	MIPI_0N	Polaritas negatif dari sinyal data diferensial tegangan rendah 3
29	MIPI_0P	Polaritas positif dari data diferensial tegangan rendah 3 sinyal
30	GND	Power Ground

AbsolutMAksiumRmengangkut

Karakteristik	Simbol	Min.	Max. Apa yang terjadi?	Satuan
Suhu operasi LCM	T_OPR	- 20	+70	°C
Suhu penyimpanan LCM	T_STG	- 30	+80	°C
TP Suhu Operasi & Kelembaban (20% ~ 90%RH)	T_OPR	- 20	+70	°C
TP SStemperature Storage & Humidity (20% ~ 90%RH)	T_STG	- 30	+80	°C
Kelembaban	RH	...	90	%

TFT DCCkarakteristik

Karakteristik	Simbol	Min.	Seperti itu.	Max. Apa yang terjadi?	Satuan
Tegangan suplai untuk I/O	VDDIO	1.65	1.8	3.3	V
Tegangan pasokan untuk ((DC/DC)	VDD	2.6	3.3	3.3	V
Konsumsi Saat Ini	Aku_DD	...	...	...	mA
Konsumsi Saat Ini	Aku_DD-SLEEP	...	...	...	UA

Karakteristik Unit Lampu Belakang

Sistem lampu latar adalah jenis pencahayaan tepi dengan 8 LED putih.

ditunjukkan dalam tabel berikut.

Karakteristik	Simbol	Min.	Jenis	Max. Apa yang terjadi?	Satuan	Catatan
Tegangan ke depan	V_F	11.2		12.8	V	...
arus ke depan	Aku_F	...	40	...	mA	...
Luminansi (dengan LCD + CTP)	Lv	...	350	...	cd/m²	...
Waktu hidup LED	N/A	...	30,000	...	Waktu	Catatan 1

Catatan:

Waktu hidup LED didefinisikan sebagai penurunan kecerahan modul menjadi 50% dari kecerahan asli pada_LWaktu hidup LED dapat dikurangi jika bekerja I_LLebih besar dari 25mA/LED.

RTitik Uji Keandalan

Tidak, tidak.	Titik pengujian	Kondisi pengujian	Catatan
1	Penyimpanan suhu tinggi	+80°C / 96H	1Tes fungsional OK. Segmen yang hilang, pendek, segmen yang tidak jelas tidak ditampilkan, tampilan yang tidak normal dan kebocoran kristal cair tidak diizinkan. 2Tidak rendah. Gelembung suhu, tutup akhir longgar dan jatuh, bingkai pelangi.
2	Penyimpanan dengan suhu rendah	-30°C / 96H
3	High Tempe, beroperasi	+70°C / 96H
4	Low Tempe.	-20°C / 96H
5	Penyimpanan suhu tinggi/kelembaban	50°C x 90%RH /96H
6	Kejut panas dan dingin	Kondisi statis, -20°C ((30 menit) ~60°C (30 menit),50 siklus

4 inci sentuh TFT LCD, Square 480X480 TFT IPS LCD Gambar Produk Nyata

4 " RGB Dan MIPI Square LCD Display, TFT Screen Module 480X480 Titik Resolusi Tampilan 2

4 " RGB Dan MIPI Square LCD Display, TFT Screen Module 480X480 Titik Resolusi Tampilan 3

Kata kunci pencarian: tft 4, tft 4", 4" tft lcd, 4" inci tft lcd, tft lcd 4", 4" tft display, 4" tft display, 4" tft display, tft display 4, tft display 4", 4" tft screen,4 inci layar TFT, TFT layar 4, TFT layar 4 inci, TFT layar 4", 4 inci TFT, 4 "inci TFT LCD, 4" inci TFT layar LCD, 4" layar TFT, 4 ′′ inci TFT layar LCD, TFT layar LCD 4 ′′,480*480layar 480x480 layar

Tag:

Produk

MOQ:	negotiate
harga:	negotiate
Kemasan Standar:	cardboard
Periode pengiriman:	16
Cara Pembayaran:	L/C TT D/P
Kapasitas pasokan:	10000pcs

Informasi detil

Deskripsi Produk

Informasi detil

Place of Origin

Guangdong,China

Nama merek

TXWEI

Sertifikasi

CE ROHS FCC

Model Number

TXW395017S0-HY

Suhu operasi:

83*84.3*3.29

Pengaturan piksel:

garis RGB

tipe LCD:

Biasanya hitam

Daerah Aktif:

71.856(T) * 70.176(V)

Ukuran:

3.95

Lcm Interface:

Antarmuka BIT MIPI

Elemen penggerak:

Matriks aktif TFT

Minimum Order Quantity:

negotiate

Harga:

negotiate

Packaging Details:

cardboard

Delivery Time:

Payment Terms:

L/C TT D/P

Supply Ability:

10000pcs

Menyoroti

layar layar LCD switch cerdas

Layar LCD persegi

IPS layar LCD

Deskripsi Produk

Pengantar Produk: 4 "Touch TFT LCD Square 480x480 IPS

Gambaran umum

Fitur Utama

Ukuran layar: 4 inci secara diagonal
Resolusi: 480x480 piksel untuk visual yang jelas dan rinci
Teknologi sentuhan: kemampuan sentuhan kapasitif untuk interaksi pengguna yang responsif dan tepat
Jenis layar: Teknologi IPS memungkinkan sudut pandang yang lebih luas dan akurasi warna yang lebih baik
Antarmuka: Kompatibel dengan berbagai mikrokontroler dan platform, sehingga mudah untuk mengintegrasikan ke dalam proyek Anda
Kecerahan: Tingkat kecerahan yang tinggi untuk memastikan visibilitas dalam kondisi pencahayaan yang berbeda
Kedalaman Warna: kedalaman warna 16 bit untuk reproduksi warna yang bersemangat dan kaya
Konsumsi Daya Rendah: Dirancang untuk efisiensi energi, membuatnya cocok untuk perangkat yang dioperasikan baterai

Aplikasi

86 tampilan switch cerdas
panel tampilan medis
tampilan peralatan rumah tangga
tampilan peralatan industri
tampilan peralatan keamanan
Pemandangan peralatan instrumen dan meter
tampilan elektronik digital

Keuntungan

Kemudahan Integrasi: Modul tampilan dirancang untuk integrasi langsung dengan papan pengembangan umum dan mikrokontroler.
Ketahanan: Dibangun untuk menahan berbagai kondisi lingkungan, memastikan umur panjang dan keandalan.
Kustomisasi: Pilihan yang tersedia untuk kustomisasi untuk memenuhi kebutuhan aplikasi tertentu, termasuk sensitivitas layar sentuh dan jenis konektor.

Kesimpulan

Untuk informasi lebih lanjut atau untuk memesan, silakan hubungi kami.

Produk:	4 Inch TFT Square Display	Layar sentuh:	Tanpa Sentuh, (Dengan CTP Opsional)
Resolusi:	480*480	Dimensi kaca penutup:	Dapat disesuaikan
Arah melihat:	Semua sudut pandang, IPS	Antarmuka:	MIPI
Nomor Pin:	31 Pin	Koneksi:	ZIF
Luminance permukaan:	350 Cd/m2 (nits) Tipikal	Umur LED:	30,000 Jam

4 inci sentuhan TFT LCD, Square 480X480 TFT IPS LCD Gambar

4 " RGB Dan MIPI Square LCD Display, TFT Screen Module 480X480 Titik Resolusi Tampilan 0

4 " RGB Dan MIPI Square LCD Display, TFT Screen Module 480X480 Titik Resolusi Tampilan 1

Deskripsi fungsi modul

Pin No.	Simbol	LCMFungsi
1	LEDK	Sumber daya untuk terminal input katode lampu latar.
2	LEDA	Sumber daya untuk terminal input anode lampu latar.
3	CTP-VCC 3.3V	Panel sentuh Pberkerudungpasokan2.8~3.3V
4	CTP-SCL 3.3V	Jam panel sentuh I2C
5	CTP-SDA 3.3V	Data I2C panel sentuh
6	CTP-RST 3.3V	Reset panel sentuh
7	CTP-INT 3.3V	Output gangguan panel sentuh
8	NC	NC
9	GND	Power Ground
10	Reset	Setel ulang terminal input sinyal.
11	TE	Frame pulsa kepala untuk efek merobek.
12 ~ 13	VDD 3.3V	Sumber Daya untuk LCD.
14	VDDIO 1,8V	Sumber daya untuk I/O.
15	GND	Power Ground
16 ~ 17	NC	NC
18	GND	Power Ground
19 ~ 20	NC	NC
21	GND	Power Ground
22	CLKP	Polaritas positif dari sinyal jam diferensial tegangan rendah
23	CLKN	Polaritas negatif dari sinyal jam diferensial tegangan rendah
24	GND	Power Ground
25	MIPI_1N	Polaritas negatif dari sinyal data diferensial tegangan rendah 3
26	MIPI_1P	Polaritas positif dari data diferensial tegangan rendah 3 sinyal
27	GND	Power Ground
28	MIPI_0N	Polaritas negatif dari sinyal data diferensial tegangan rendah 3
29	MIPI_0P	Polaritas positif dari data diferensial tegangan rendah 3 sinyal
30	GND	Power Ground

AbsolutMAksiumRmengangkut

Karakteristik	Simbol	Min.	Max. Apa yang terjadi?	Satuan
Suhu operasi LCM	T_OPR	- 20	+70	°C
Suhu penyimpanan LCM	T_STG	- 30	+80	°C
TP Suhu Operasi & Kelembaban (20% ~ 90%RH)	T_OPR	- 20	+70	°C
TP SStemperature Storage & Humidity (20% ~ 90%RH)	T_STG	- 30	+80	°C
Kelembaban	RH	...	90	%

TFT DCCkarakteristik

Karakteristik	Simbol	Min.	Seperti itu.	Max. Apa yang terjadi?	Satuan
Tegangan suplai untuk I/O	VDDIO	1.65	1.8	3.3	V
Tegangan pasokan untuk ((DC/DC)	VDD	2.6	3.3	3.3	V
Konsumsi Saat Ini	Aku_DD	...	...	...	mA
Konsumsi Saat Ini	Aku_DD-SLEEP	...	...	...	UA

Karakteristik Unit Lampu Belakang

Sistem lampu latar adalah jenis pencahayaan tepi dengan 8 LED putih.

ditunjukkan dalam tabel berikut.

Karakteristik	Simbol	Min.	Jenis	Max. Apa yang terjadi?	Satuan	Catatan
Tegangan ke depan	V_F	11.2		12.8	V	...
arus ke depan	Aku_F	...	40	...	mA	...
Luminansi (dengan LCD + CTP)	Lv	...	350	...	cd/m²	...
Waktu hidup LED	N/A	...	30,000	...	Waktu	Catatan 1

Catatan:

Waktu hidup LED didefinisikan sebagai penurunan kecerahan modul menjadi 50% dari kecerahan asli pada_LWaktu hidup LED dapat dikurangi jika bekerja I_LLebih besar dari 25mA/LED.

RTitik Uji Keandalan

Tidak, tidak.	Titik pengujian	Kondisi pengujian	Catatan
1	Penyimpanan suhu tinggi	+80°C / 96H	1Tes fungsional OK. Segmen yang hilang, pendek, segmen yang tidak jelas tidak ditampilkan, tampilan yang tidak normal dan kebocoran kristal cair tidak diizinkan. 2Tidak rendah. Gelembung suhu, tutup akhir longgar dan jatuh, bingkai pelangi.
2	Penyimpanan dengan suhu rendah	-30°C / 96H
3	High Tempe, beroperasi	+70°C / 96H
4	Low Tempe.	-20°C / 96H
5	Penyimpanan suhu tinggi/kelembaban	50°C x 90%RH /96H
6	Kejut panas dan dingin	Kondisi statis, -20°C ((30 menit) ~60°C (30 menit),50 siklus

4 inci sentuh TFT LCD, Square 480X480 TFT IPS LCD Gambar Produk Nyata

4 " RGB Dan MIPI Square LCD Display, TFT Screen Module 480X480 Titik Resolusi Tampilan 2

4 " RGB Dan MIPI Square LCD Display, TFT Screen Module 480X480 Titik Resolusi Tampilan 3

Tag:

Layar LCD TFT

Modul LCD TFT

Layar LCD TFT

LCD TFT bulat

Tampilan TFT persegi

TFT Tipe Batang

Papan Pengemudi HDMI

Papan Pengemudi VGA

Panel sentuh kapasitif

LCD 3 INCI

4 inci LCD

Modul LCD 7 inci

Modul LCD 10 inci

4 " RGB Dan MIPI Square LCD Display, TFT Screen Module 480X480 Titik Resolusi Tampilan

layar layar LCD switch cerdas

Layar LCD persegi

IPS layar LCD

Gambaran umum

Fitur Utama

Aplikasi

Keuntungan

Kesimpulan

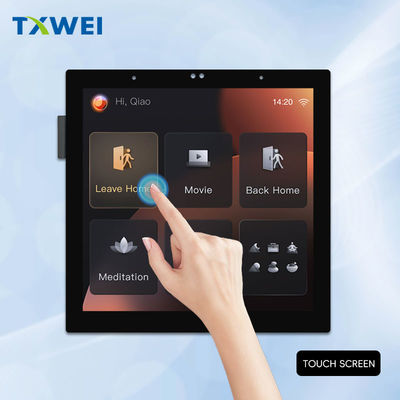

3.95 Inch Square TFT Display,

Full Color tft lcd screen ODM,

Layar LCD TFT

Modul LCD TFT

Layar LCD TFT

LCD TFT bulat

Tampilan TFT persegi

TFT Tipe Batang

Papan Pengemudi HDMI

Papan Pengemudi VGA

Panel sentuh kapasitif

LCD 3 INCI

4 inci LCD

Modul LCD 7 inci

Modul LCD 10 inci

layar layar LCD switch cerdas

Layar LCD persegi

IPS layar LCD

Gambaran umum

Fitur Utama

Aplikasi

Keuntungan

Kesimpulan

3.95 Inch Square TFT Display,

Full Color tft lcd screen ODM,
