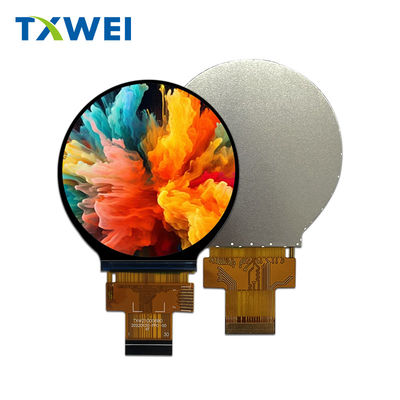

Layar LCD Bulat Kecil 450nits Module LCD Bulat MIPI Interface 2.1 Inch

MOQ: negotiate
harga: negotiate
Kemasan Standar: cardboard
Periode pengiriman: 16
Cara Pembayaran: L/C TT D/P
Kapasitas pasokan: 10000pcs
Informasi detil
Deskripsi Produk
Informasi detil
Place of Origin
Guangdong,China
Nama merek
TXWEI
Sertifikasi
CE ROHS FCC
Model Number
TXW210006B0
Jumlah Piksel:
480*480
Ukuran Garis Mekanis (W*H*T):
56.18*59.71*2.2
IC/LCM Driver IC:
ST7701S
Pitch Piksel (L*T):
0,111*0,111
Lcm Interface:
Antarmuka BIT MIPI
Suhu Operasional:
-20+70
Daerah Aktif:
Φ53.28
Derajat lumen:
450 cd/m²
Menyoroti:

2.1 inci layar LCD

,

Layar layar LCD Rotary Switch

,

Medical Circular LCD layar tampilan

Deskripsi Produk



2.1 inci LCD bulat,bulatTFT LCD 2,1"



TXW210006B0 adalah layar LCD TFT bulat berukuran 2,1 inci diagonal 480 * 480 berwarna penuh.saklar putar cerdas, pendidikan anak-anak, instrumen medis, interkoneksi otomotif cerdas dan produk lainnya.

TXW210006B0 adalah TFT-LCD melingkar dengan kecerahan 450 nits (nilai khas).



Produk: 2.1 Inch Bulat ((Bulat) TFT Tampilan Layar sentuh: Tanpa Sentuh (dengan CTP Opsional)
Resolusi:

480*480 Titik

 Dimensi kaca penutup: Dapat disesuaikan
Arah melihat: IPS (Semua sudut pandang) Antarmuka:

MIPI
Nomor Pin: 30 pin Dimensi garis besar:

56.18*59.71*2.2mm

LCM Driver IC:

ST7701S

 Luminance permukaan: 450 Cd/m2 ((nit)
Umur LED: 30,000 Jam Kepatuhan: CE&FCC & RoHS Selaras





2.1 inci LCD bulat, bulat TFT LCD 2.1 "Gambar

Layar LCD Bulat Kecil 450nits Module LCD Bulat MIPI Interface 2.1 Inch 0Layar LCD Bulat Kecil 450nits Module LCD Bulat MIPI Interface 2.1 Inch 1







Deskripsi fungsi modul



Pin No. Simbol Fungsi
1 LEDA Sumber daya untuk terminal input anode lampu latar.
2 LEDK Sumber daya untuk terminal input katode lampu latar.
3 LEDK Sumber daya untuk terminal input katode lampu latar.
4 VCAku Sumber Daya untuk LCD.
5 IOVCC Sumber daya untuk I/O.
6 Reset Setel ulang terminal input sinyal.
7 TE Frame pulsa kepala untuk efek merobek.
8 PWM PWM (Pulse Width Modulation) Sinyal LED Driving.
9 GND Power Ground
10 MIPI_0P Polaritas positif dari data diferensial tegangan rendah 0 sinyal
11 MIPI_0N Polaritas negatif dari sinyal diferensial tegangan rendah 0
12 GND Power Ground
13 MIPI_1P Polaritas positif dari data diferensial tegangan rendah 1 sinyal
14 MIPI_1N Polaritas negatif sinyal diferensial tegangan rendah 1
15 GND Power Ground
16 CLKP Polaritas positif dari sinyal jam diferensial tegangan rendah
17 CLKN Polaritas negatif dari sinyal jam diferensial tegangan rendah
18 GND Power Ground
19 NC Tidak ada koneksi.
20 NC Tidak ada koneksi.
21 GND Power Ground
22 NC Tidak ada koneksi.
23 NC Tidak ada koneksi.
24 GND Power Ground
25 CTP_INT Output gangguan panel sentuh
26 CTP_SDA Data I2C panel sentuh
27 CTP_SCL Jam panel sentuh I2C
28 CTP_RESET Reset panel sentuh
29 CTP_VCI Panel sentuh Pberkerudungpasokan2.8~3.3V
30 GND Power Ground





Karakteristik Unit Lampu Belakang

Sistem lampu latar adalah jenis pencahayaan tepi dengan 4 LED putih.

Karakteristik Simbol Min. Jenis Max. Apa yang terjadi? Satuan Catatan
Tegangan ke depan VF 2.8 ... 3.2 V ...
arus ke depan AkuF ... 80 ... mA ...
Luminansi (dengan LCD) Lv ... 450 ... cd/m2 ...
Waktu hidup LED N/A ... 30,000 ... Waktu Catatan 1



Catatan:


(1) Waktu hidup LED didefinisikan sebagai penurunan kecerahan modul menjadi 50% dari kecerahan asli pada IL = 20mA / LED. Waktu hidup LED dapat berkurang jika IL beroperasi lebih besar dari 25mA / LED.





2.1 inci LCD bulat, bulat TFT LCD 2.1 " Gambar Produk Nyata



Layar LCD Bulat Kecil 450nits Module LCD Bulat MIPI Interface 2.1 Inch 2Layar LCD Bulat Kecil 450nits Module LCD Bulat MIPI Interface 2.1 Inch 3





Pabrik dan Fasilitas

Layar LCD Bulat Kecil 450nits Module LCD Bulat MIPI Interface 2.1 Inch 4Layar LCD Bulat Kecil 450nits Module LCD Bulat MIPI Interface 2.1 Inch 5Layar LCD Bulat Kecil 450nits Module LCD Bulat MIPI Interface 2.1 Inch 6
