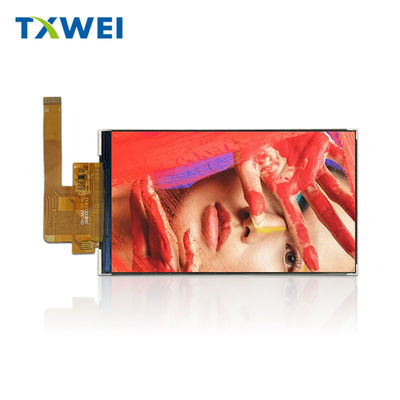

4.7 inci SPI TFT LCD Display 720*1280 Pixel 25 Pin MIPI Interface JD9365DA Driver IC

Produk

4.7 inci SPI TFT LCD Display 720*1280 Pixel 25 Pin MIPI Interface JD9365DA Driver IC

MOQ:	negotiate
harga:	negotiate
Kemasan Standar:	cardboard
Periode pengiriman:	16
Cara Pembayaran:	L/C TT D/P
Kapasitas pasokan:	10000pcs

Informasi detil

Deskripsi Produk

Informasi detil

Place of Origin

Guangdong,China

Nama merek

TXWEI

Sertifikasi

CE ROHS FCC

Model Number

TXW470008B0

Jumlah Piksel:

720*1280

IC/LCM Driver IC:

JD9365DA

Lcm pin n hitungan:

Pengaturan piksel:

garis RGB

tipe LCD:

Biasanya hitam

Lcm Interface:

Antarmuka MIPI BIT

Pitch Piksel (L*T):

61,4*112,6*1,6

Cahaya:

400 cd/m²

Menyoroti:

Layar LCD TFT RGB

Strip TFT layar LCD

JD9365DA layar LCD

Deskripsi Produk

Pengantar Produk

Layar tampilan TFT SPI 4,7 inci adalah layar LCD TFT warna dengan antarmuka MIPI matriks titik 720 * 1280, menampilkan tampilan warna yang kaya dan resolusi tinggi,Memberikan pengguna pengalaman visual yang jelas. Cocok untuk perangkat pembayaran, monitor anak, layar perangkat pemantauan, perangkat kontrol akses kehadiran, perangkat keamanan, perangkat genggam, panel tampilan pendidikan anak, dll.

Modul MIPI TFT TXW470008B0 4,7 inci ini dilengkapi dengan driver IC JD9365DA built-in; Ini mendukung antarmuka MIPI BIT dan memiliki tegangan catu daya (VDD) 15V.Dapat beroperasi dalam kisaran suhu -20 °C sampai +70 °C dan disimpan dalam kisaran suhu -30 °C sampai +80 °C.

Berdasarkan produk MIPI TFT 4,7 inci ini, Tianxianwei Technology menyediakan solusi khusus yang berbeda, termasuk tetapi tidak terbatas pada:

Penyesuaian lampu latar: Sesuaikan jenis dan kecerahan lampu latar sesuai dengan kebutuhan produk.

Sesuaikan antarmuka: Ubah struktur dan antarmuka kabel layar LCD untuk beradaptasi dengan platform perangkat keras tertentu.

Integrasi layar sentuh: Layar sentuh resistif atau kapasitif opsional dapat meningkatkan pengalaman interaksi pengguna.

Fitur

Produk:	4.7" TFT LCD Display
Nomor model	TXW470008B0
Resolusi:	720*1280
Arah melihat:	Jam 12
Antarmuka:	MIPI BIT
Dimensi garis besar:	61.4112.61.6(mm)
Area Aktif:	58.104 ((H) *103.296 ((V)(mm)
Nomor Pin:	25 pin
Koneksi:	FPC Plugging
Luminance permukaan:	400 Cd/m2 (nits)
Umur LED:	430,000 Jam
Sertifikat	ISO9001:2015 / ISO1400:2015
Kepatuhan:	Rohs & CE & FCC Selaras

Gambar garis besar

4.7 inci SPI TFT LCD Display 720*1280 Pixel 25 Pin MIPI Interface JD9365DA Driver IC 0

4.7 inci SPI TFT LCD Display 720*1280 Pixel 25 Pin MIPI Interface JD9365DA Driver IC 1

Deskripsi fungsi modul

Pin No.	Simbol	Fungsi
1	GND	Power Ground
2	LEDA	Sumber daya untuk terminal input anode lampu latar.
3	LEDK	Sumber daya untuk terminal input katode lampu latar.
4	GND	Power Ground
5	VCC2.8V	Sumber daya 2.5-3,6V
6	GND	Power Ground
7	VDDIO1.8V	Sumber daya 1.65-3.3V
8	RST	Setel ulang terminal input sinyal.
9	LPTE	Sinyal efek merobek digunakan untuk menyinkronkan MCU ke memori bingkai
10	NC(ID)	NC
11	GND	Power Ground
12	TCN	Pin input sinyal diferensial MIPI-DSI CLOCK
13	TCP	Pin input sinyal diferensial MIPI-DSI CLOCK
14	GND	Power Ground
15	TDN0	Pin input sinyal diferensial data MIPI-DSI
16	TDP0	Pin input sinyal diferensial data MIPI-DSI
17	GND	Power Ground
18	TDN1	Pin input sinyal diferensial data MIPI-DSI
19	TDP1	Pin input sinyal diferensial data MIPI-DSI
20	GND	Power Ground
21	TDN2	Pin input sinyal diferensial data MIPI-DSI
22	TDP2	Pin input sinyal diferensial data MIPI-DSI
23	GND	Power Ground
24	TDN3	Pin input sinyal diferensial data MIPI-DSI
25	TDP3	Pin input sinyal diferensial data MIPI-DSI

AbsolutMAksiumRmengangkut

Karakteristik	Simbol	Min.	Max. Apa yang terjadi?	Satuan
Suhu operasi LCM	T_OPR	- 20	+70	°C
Suhu penyimpanan LCM	T_STG	- 30	+80	°C
Kelembaban	RH	...	90	%

Karakteristik Unit Lampu Belakang

Sistem pencahayaan belakang adalah tipe pencahayaan tepi dengan 10 LED putih.

Karakteristik	Simbol	Min.	Jenis	Max. Apa yang terjadi?	Satuan	Catatan
Tegangan ke depan	V_F	14.5	...	16	V	...
arus ke depan	Aku_F	...	40	...	mA	...
Luminansi (dengan LCD)	Lv	...	280	...	cd/m²	...
Waktu hidup LED	N/A	...	30,000	...	Waktu	Catatan 1

Catatan:

(1) Waktu hidup LED didefinisikan sebagai penurunan kecerahan modul menjadi 50% dari kecerahan asli pada IL = 20mA / LED. Waktu hidup LED dapat berkurang jika IL beroperasi lebih besar dari 25mA / LED.

RTitik Uji Keandalan

Tidak, tidak.	Titik pengujian	Kondisi pengujian	Catatan
1	Penyimpanan suhu tinggi	+80°C / 240H	1Tes fungsional OK. Segmen yang hilang, pendek, segmen yang tidak jelas tidak ditampilkan, tampilan yang tidak normal dan kebocoran kristal cair tidak diizinkan. 2Tidak rendah. Gelembung suhu, tutup akhir longgar dan jatuh, bingkai pelangi.
2	Penyimpanan dengan suhu rendah	-30°C / 240H
3	High Tempe, beroperasi	+70°C / 240H
4	Low Tempe.	-20°C / 240H
5	Penyimpanan suhu tinggi/kelembaban	50+5°C x 90%RH / 48H
6	Termal dan dingin kejut	Kondisi statis, -30°C (satu jam) ~60°C (satu jam) ~-30°C (satu jam), kemasan, 10 siklus

Gambar produk

Fasilitas dan Sertifikasi
