2.4 Inch Proyek Capacitive Touch Display, Capacitive Multi Touch Panel 240x320 Titik

Produk

2.4 Inch Proyek Capacitive Touch Display, Capacitive Multi Touch Panel 240x320 Titik

MOQ:	negotiate
harga:	negotiate
Kemasan Standar:	cardboard
Periode pengiriman:	16
Cara Pembayaran:	L/C TT D/P
Kapasitas pasokan:	10000pcs

Informasi detil

Deskripsi Produk

Informasi detil

Place of Origin

Guangdong,China

Nama merek

TXWEI

Sertifikasi

CE ROHS FCC

Nomor model

TXW240091S0-CTP

tipe LCD:

Biasanya hitam

Ukuran:

Pengaturan piksel:

garis RGB

Elemen penggerak:

Matriks aktif TFT

Suhu Operasional:

-20+70

Daerah Aktif:

36.72*48.96

Derajat lumen:

600cd/m²

Jumlah Piksel:

240*320

Menyoroti:

2.4 inci TFT LCD Display

240*320 Layar LCD TFT Sentuh

Deskripsi Produk

2.4 inci TFT LCD dengan PCAP Touch Screen

2.4 inci QVGA 240x320 Titik TFT LCD Tampilan MCU Antarmuka Dengan PCAP Proyeksi Capacitive Touch

TXW240091S0-CTP adalah modul TFT-LCD tipe QVGA TN dengan layar sentuh kapasitif (CTP).Resolusinya adalah 240x320 piksel. Modul tampilan TFT 2,4 inci ini memiliki controller IC ST7789, mendukung antarmuka MPU, dan CTP adalah antarmuka I2C. Kecerahan adalah 600cd/m2, kisaran suhu kerja adalah -20~+70 °C,dan rentang suhu penyimpanan adalah -30 ~ + 80 °CDesain ini sangat cocok untuk tampilan FRID genggam, tampilan instrumen, tampilan peralatan medis, tampilan peralatan rumah tangga, tampilan peralatan industri, perekam mengemudi,peralatan fotografi, dll Tegangan catu daya (VCC) untuk mengemudi panel LCD adalah 3V.

Produk:	2.4" inci CTP TFT LCD	Resolusi:	240x320 Titik
Layar sentuh:	Dengan CTP	Dimensi kaca penutup:	Dapat disesuaikan
Dimensi garis besar:	46.3263.863.67mm	Arah melihat:	Semua jam
Antarmuka:	8/16 bit MCU + I2C (PCAP)	Nomor Pin:	40 pin
LCM Driver IC:	ST7789	Luminance permukaan:	600 Cd/m2 ((nit)
Umur LED:	30,000 Jam	Kepatuhan:	CE & FCC & RoHS Selaras

Mengapa Memilih Kami

1. Kami menyediakan LCD Display solusi kustom

Apakah produk Anda memiliki persyaratan aplikasi khusus, spesifikasi listrik, spesifikasi optik, fitur sentuhan, atau dimensi mekanis yang membutuhkan tampilan yang disesuaikan?Tian Xianweidapat memenuhi kebutuhan LCD khusus Anda.

2Solusi total untuk layar sentuh dan tampilan

Apakah Anda khawatir tentang perakitan layar sentuh dan layar tampilan?Tian Xianweidapat menyediakan layar sentuh kustom dan standar termasuk solusi multi-sentuh resistif dan kapasitif termasuk layanan perekat udara dan optik juga.

3Komitmen terhadap kualitas yang dapat diandalkan

Tian XianweiKami memenuhi syarat oleh ISO9001: 2015 dan ISO14000, memenuhi RoHS, CE, FCC dan peraturan lingkungan lainnya di pasar global.pengujian keandalan dan penuaan.

4. Pasokan jangka panjang

Dalam keadaan normal, produk yang kami rekomendasikan dapat disediakan selama lebih dari 5 tahun.kami akan membuat rencana alternatif sebelumnya untuk memastikan kebutuhan pasokan jangka panjang Anda.

2.4 inci TFT LCD dengan PCAP layar sentuh Menggambar

2.4 Inch Proyek Capacitive Touch Display, Capacitive Multi Touch Panel 240x320 Titik 0

2.4 Inch Proyek Capacitive Touch Display, Capacitive Multi Touch Panel 240x320 Titik 1

AbsolutMAksiumRmengangkut

Karakteristik	Simbol	Min.	Max. Apa yang terjadi?	Satuan
Suhu operasi LCM	T_OPR	- 20	+60	°C
Suhu penyimpanan LCM	T_STG	- 30	+70	°C
TP Suhu Operasi & Kelembaban (20% ~ 90%RH)	T_OPR	- 20	+60	°C
TP SStemperature Storage & Humidity (20% ~ 90%RH)	T_STG	- 30	+70	°C
Kelembaban	RH	-	90	%

Karakteristik Unit Lampu Belakang

Sistem lampu latar adalah jenis pencahayaan tepi dengan 4 LED putih.

Karakteristik	Simbol	Min.	Jenis	Max. Apa yang terjadi?	Satuan	Catatan
Tegangan ke depan	V_F	2.8	-	3.2	V	-
arus ke depan	Aku_F	...	80	-	mA	-
Luminansi (dengan LCD)	Lv		TBD	...	cd/m²	-
Waktu hidup LED	N/A	- Aku tidak tahu.	30,000	...	Waktu	Catatan 1

Catatan:

Waktu hidup LED didefinisikan sebagai penurunan kecerahan modul menjadi 50% dari kecerahan asli pada_LWaktu hidup LED dapat dikurangi jika bekerja I_LLebih besar dari 25mA/LED.

LCMDeskripsi Pin

Pin No.	Simbol	Fungsi
1 ~ 2	GND	Power Ground
3	TE	Sinyal efek merobek digunakan untuk menyinkronkan MCU ke memori bingkai
4	GND	Power Ground
5	VCC	Sumber Daya untuk LCD.
6	IOVCC	Sumber daya untuk I/O.
7 ~ 22	DB15~DB0	MCU paralel antarmuka data bus.
23	GND	Power Ground
24	RD	Rdata ead di tepi yang meningkat.
25	WR	Menulis memungkinkan di MCU antarmuka paralel.
26	RS	Tampilan data/pin pemilihan perintah di antarmuka paralel.
27	CS	Chip memilih input sinyalPin
28	Reset	Setel ulang terminal input sinyal.
29	GND	Power Ground
30	IM0	Mode antarmuka MCU dipilih
31	GND	Power Ground
32	CTP_VDD	Sumber Daya untuk LCD.
33	CTP_RST	Reset panel sentuh
34	CTP_INT	Output gangguan panel sentuh
35	CTP_SDA	Data I2C panel sentuh
36	CTP_SCL	Jam panel sentuh I2C
37	GND	Power Ground
38	LEDA	Sumber daya untuk terminal input anode lampu latar.
39	LEDK	Sumber daya untuk terminal input katode lampu latar.
40	GND	Power Ground

Karakteristik optik

2.4 Inch Proyek Capacitive Touch Display, Capacitive Multi Touch Panel 240x320 Titik 2

Catatan:1Sudut pandang adalah sudut di mana rasio kontras lebih besar dari 10. Sudut pandang ditentukan untuk arah horisontal atau 3, 9 jam dan vertikal atau 6,12 arah jam dalam kaitannya dengan sumbu optik yang normal pada permukaan LCD (lihat FlGURE 1).

2Pengukuran kontras harus dilakukan pada sudut pandang ◎= 0 dan di tengah permukaan LCD.Kemudian ke keadaan gelap (hitam) . (lihat FlGUR 1) Rasio Kontras Luminan (CR) didefinisikan secara matematis.

3Transmittance adalah nilai tanpa APF dan tanpa CG.

4Koordinat kromatisitas warna yang ditentukan dalam tabel di atas harus dihitung dari data spektral yang diukur dengan semua piksel terlebih dahulu merah, hijau, biru dan putih.Pengukuran harus dilakukan di tengah panel.

5.Pengukuran waktu respons elektro-optik harus dilakukan sebagai FlGURE2 dengan memutar sinyal input "data" ON dan OFf.Waktu yang dibutuhkan untuk perubahan cahaya dari 10% menjadi 90% adalah Tr dan 90% menjadi 10% adalah Tf.

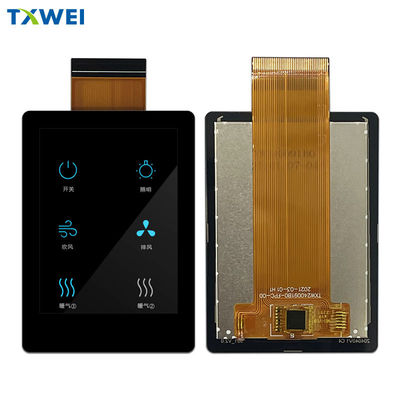

2.4 inci TFT LCD dengan PCAP layar sentuh Gambar Produk Nyata
