240x320 IPS TFT LCD Screen, 2 Inch TFT Display Dengan MCU 8 BIT interface

Produk

240x320 IPS TFT LCD Screen, 2 Inch TFT Display Dengan MCU 8 BIT interface

MOQ:	negotiate
harga:	negotiate
Kemasan Standar:	cardboard
Periode pengiriman:	16
Cara Pembayaran:	L/C TT D/P
Kapasitas pasokan:	10000pcs

Informasi detil

Deskripsi Produk

Informasi detil

Place of Origin

Guangdong,China

Nama merek

TXWEI

Sertifikasi

CE ROHS FCC

Model Number

TXW200053S0

Derajat lumen:

400 cd/m²

Daerah Aktif:

30,6(T) *40,8 (V)

tipe LCD:

Biasanya hitam

Jumlah Piksel:

240*3RGB(T)X320(V)

Pengaturan piksel:

garis RGB

Ukuran:

Elemen penggerak:

Matriks aktif TFT

Menyoroti:

Layar LCD TFT 2 inci

Layar LCD TFT 8 BIT

240x320 TFT LCD Screen

Deskripsi Produk

2 inci 240x320 tipe IPSMCU 8 BITantarmuka TFT LCD Screen Pambuka Produk

Tian Xianwei TXW200053S0adalah diagonal ukuran 2,0 ′′ bentuk bulat IPS tipe TFT LCD Display dengan resolusi 240x320 piksel.

1LCD TFT 2 inci ini adalah layar TFT IPS.

2. Layar LCD 2 inci ini memiliki resolusi 240x320 titik.

3. TFT layar 2 inci ini adalah sudut pandang penuh, dan rentang sudut pandang di setiap arah adalah hingga 85 derajat.

4Dimensi keseluruhan layar TFT 2 inci ini adalah 34.6*47.83*2.1mm.

5. layar TFT ini 2 "di bangun driver IC ST7789V.

6Layar LCD TFT 2 inci ini dirancang dengan antarmuka MCU 8 BIT.

7. TFT display 2 inci ini tanpa layar sentuh, CTP dan RTP dapat disesuaikan sesuai kebutuhan.

8LCD TFT 2 inci ini dapat bekerja pada suhu dari -20°C sampai +70°C; suhu penyimpanan adalah -30°C sampai +80°C

Produk:	2.0" TFT LCD	Layar sentuh:	Tanpa Layar Sentuh ((Kustomisasi)
Resolusi:	240x320 Titik	Arah melihat:	Semua
Antarmuka:	MCU 8 BIT	Nomor Pin:	22 pin
Koneksi:	Tipe ZIF	Luminance permukaan:	400 Cd/m2
Operasi Temp.:	-20°C sampai +70°C	Kepatuhan:	CE&FCC & RoHS Selaras

Aplikasi

Modul LCD TFT 2.0 ini banyak digunakan di panel instrumen kendaraan listrik, PDA genggam, peralatan medis, elektronik otomotif, peralatan rumah tangga, perekam mengemudi, kamera anak-anak, DV olahraga,dll

2 inci 240x320 tipe IPSMCU 8 BITantarmuka TFT LCD Screen Gambar Produk

240x320 IPS TFT LCD Screen, 2 Inch TFT Display Dengan MCU 8 BIT interface 0

240x320 IPS TFT LCD Screen, 2 Inch TFT Display Dengan MCU 8 BIT interface 1

Deskripsi fungsi modul

Pin No.	Simbol	Fungsi	Catatan
1	A	Sumber daya untuk terminal input anode lampu latar.
2	K	Sumber daya untuk terminal input katode lampu latar.
3	NC	NC
4	NC	NC
5	IOVCC	pasokan listrik untuk sirkuit I/O(1.8V)
6	VCC	pasokan listrik untuk sirkuit DC/DC(2.8V)
7	D7	Bus data antarmuka paralel MCU
8	D6	Bus data antarmuka paralel MCU
9	D5	Bus data antarmuka paralel MCU
10	D4	Bus data antarmuka paralel MCU
11	D3	Bus data antarmuka paralel MCU
12	D2	Bus data antarmuka paralel MCU
13	D1	Bus data antarmuka paralel MCU
14	D0	Bus data antarmuka paralel MCU
15	RD	Membaca memungkinkan di 8080 MCU antarmuka paralel
16	WR	Menulis memungkinkan di MCU antarmuka paralel
17	RS	Tampilan data/pin pemilihan perintah di antarmuka paralel
18	CS	Chip memilih input sinyalPin
19	TE	Tearing efek output pin untuk menyinkronkan MPU untuk menulis bingkai
20	Reset	Reset terminal input sinyal.️L️.
21	GND	POwer Ground (Tanah)
22	GND	POwer Ground (Tanah)

AbsolutMAksiumRmengangkut

Karakteristik	Simbol	Min.	Max. Apa yang terjadi?	Satuan
Suhu operasi LCM	T_OPR	- 20	+60	°C
Suhu penyimpanan LCM	T_STG	- 30	+70	°C
Kelembaban	RH	10	90	%

TFT DCCkarakteristik

Karakteristik	Simbol	Min.	Seperti itu.	Max. Apa yang terjadi?	Satuan	Catatan
Tegangan Sumber Daya 1	VDDIO	1.65	1.8	3.3	V	...
Tegangan Sumber Daya 2	VDD	2.5	2.8	3.3	V	...
Tegangan Sumber Daya 3	VDD3	...	...	...	V	...
Sumber Daya untuk MTP	VPP	...	...	...	V	...

Karakteristik Unit Lampu Belakang

Sistem lampu latar adalah jenis pencahayaan tepi dengan 3 LED putih.

Karakteristik	Simbol	Min.	Jenis	Max. Apa yang terjadi?	Satuan	Catatan
Tegangan ke depan	V_F	2.8	...	3.2	V	...
arus ke depan	Aku_F	...	60	...	mA	...
Luminansi (dengan LCD + CTP)	Lv	...	500	...	cd/m²	...
Waktu hidup LED	N/A	...	30,000	...	Waktu	Catatan 1

Catatan:

Waktu hidup LED didefinisikan sebagai penurunan kecerahan modul menjadi 50% dari kecerahan asli pada_LWaktu hidup LED dapat dikurangi jika bekerja I_LLebih besar dari 25mA/LED.

RTitik Uji Keandalan

Tidak, tidak.	Titik pengujian	Kondisi pengujian	Catatan
1	Penyimpanan suhu tinggi	+70°C / 96H	1Tes fungsional OK. Segmen yang hilang, pendek, segmen yang tidak jelas tidak ditampilkan, tampilan yang tidak normal dan kebocoran kristal cair tidak diizinkan. 2Tidak rendah. Gelembung suhu, tutup akhir longgar dan jatuh, bingkai pelangi.
2	Penyimpanan dengan suhu rendah	-30°C / 96H
3	High Tempe, beroperasi	+60°C / 96H
4	Low Tempe.	-20°C / 96H
5	Penyimpanan suhu tinggi/kelembaban	50°C x 90%RH /96H
6	Kejut panas dan dingin	Kondisi statis, -20°C ((30 menit) ~60°C (30 menit),50 siklus

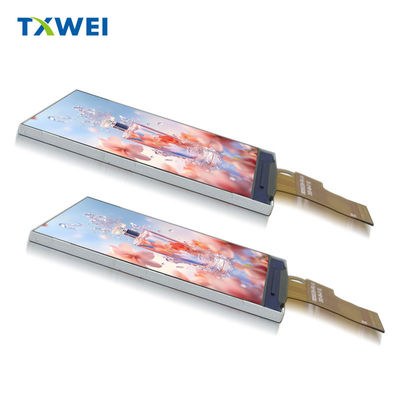

Gambar produk

240x320 IPS TFT LCD Screen, 2 Inch TFT Display Dengan MCU 8 BIT interface 2

240x320 IPS TFT LCD Screen, 2 Inch TFT Display Dengan MCU 8 BIT interface 3

TFT LCD Display Module Manufacturer - lebih dari 300 item standar TFT di jalur

Tian Xianwei Technology adalah produsen terkemuka global TFT LCD yang berbasis di China.Tian Xianwei menawarkan berbagai macam modul tampilan TFT berukuran kecil hingga menengah dalam ukuran mulai dari 0.96",1.28", 1.77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25",27" 28" dan 32" TFT (ukuran diagonal dari area aktif) dan sebagainyaAda lebih dari 200 model standar TFT yang terdaftar di situs web ini; Selain itu, hampir setiap item dapat diterima untuk berasal dari item standar untuk memenuhi kebutuhan pelanggan.

Tampilan Tian Xianwei TFT memenuhi standar industri termasuk modul TFT-LCD standar, IPS TFT, TFT LCD kecerahan tinggi (tampilan yang dapat dibaca sinar matahari), panel TFT dengan papan pengontrol,Tipe batang TFT, Wide Temperature TFT LCD. Tampilan ini termasuk mode lanskap atau potret.Tian Xianwei TFT layar LCD tersedia dalam berbagai resolusi serta layar sentuh opsional dalam resistif dan proyeksi kapasitif (PCAP layar sentuh) teknologiBanyak modul TFT kami memiliki lebih dari satu antarmuka yang tersedia termasuk MCU, RGB, TTL, LVDS dan MIPI DSI.Tian Xianwei TFT modul yang sempurna untuk sejumlah aplikasi termasuk kontrol industri, mesin kopi, peralatan medis, sistem POS, otomatisasi, navigator GPS, barang putih, kontrol energi, telekomunikasi, peralatan medis dan sebagainya

Kata kunci pencarian: tft 2", 2 tft lcd, 2" tft lcd, 2 inch tft lcd, tft lcd 2, 2 tft display, 2" tft display, 2 inch tft display, tft display 2 inch, tft display 2", 2 inch tft lcd display, 2" tft screen,2 inci layar TFT, TFT layar 2 inci, TFT layar 2", 2 inci TFT layar LCD
