Layar LCD TFT 2.0" inci 240x320 tipe IPS Full Viewing Angle Dengan antarmuka SPI+MCU dan layar LCD TFT IC ST7789V

Produk

Layar LCD TFT 2.0" inci 240x320 tipe IPS Full Viewing Angle Dengan antarmuka SPI+MCU dan layar LCD TFT IC ST7789V

MOQ:	negotiate
harga:	negotiate
Kemasan Standar:	cardboard
Periode pengiriman:	16
Cara Pembayaran:	L/C TT D/P
Kapasitas pasokan:	10000pcs

Informasi detil

Deskripsi Produk

Informasi detil

Place of Origin

Guangdong,China

Nama merek

TXWEI

Sertifikasi

CE ROHS FCC

Nomor model

TXW200069s0

Suhu Operasional:

-20+70

tipe LCD:

Biasanya hitam

Elemen penggerak:

Matriks aktif TFT

Derajat lumen:

400 cd/m²

Ukuran:

Jumlah Piksel:

240*3RGB(T)X320(V)

Pengaturan piksel:

garis RGB

Menyoroti:

240x320 TFT LCD Screen

2Layar LCD TFT 0

Deskripsi Produk

Tianxianwei TXW200069S0 adalah layar LCD TFT tipe IPS melingkar dengan ukuran diagonal 2,0 inci dan resolusi 240x320 piksel.

Detail Produk Cepat:

1. LCD Ukuran: 2,0 ′′ inci TFT

2Resolusi: 240x320 titik

3. Sudut pandang: Semua

4Dimensi garis besar: 35.7*51.2*2.33mm

5. Driver IC: ST7789V

6Jenis antarmuka: SPI+MCU

7. Panel sentuh: Tanpa panel sentuh (Diperbaiki)

8. Suhu: atas -20°C sampai +70°C; Tst -30°C sampai +80°C

Produk:	2.0" TFT LCD	Layar sentuh:	Tanpa Layar Sentuh ((Kustomisasi)
Resolusi:	240x320 Titik	Arah melihat:	Semua
Antarmuka:	Antarmuka SPI+MCU	Nomor Pin:	30 pin
Koneksi:	Koneksi tipe FPC	Luminance permukaan:	400 Cd/m2
Operasi Temp.:	-20°C sampai +70°C	Kepatuhan:	CE&FCC & RoHS Selaras

Program aplikasi

Modul LCD TFT 2,0 inci ini banyak digunakan dalam instrumen kendaraan listrik, PDA genggam, peralatan medis, elektronik otomotif, peralatan rumah tangga, perekam mengemudi, kamera anak-anak,olahraga DV, dan lebih.

Keuntungan Produk

1.IPS sudut pandang penuh ((80/80/80/80). sudut pandang yang sangat baik. sempurna untuk berbagai jenis aplikasi, terlepas dari menempatkan di atas, atau di atas meja, atau digunakan genggam, dll

2Kinerja tampilan yang sangat baik dari warna latar belakang, kecerahan, sudut pandang, dan intensitas, dll.

3Tingkat kualitas tinggi untuk aplikasi industri dan medis.

4.Fleksibel untuk memiliki dengan atau tanpa layar sentuh resistif. Kami dapat mendukung untuk merancang kustomisasi CTP ((kapasitif panel sentuh) untuk pelanggan juga. FPC juga dapat disesuaikan.

5Solusi harga kompetitif dengan kualitas yang baik di antara jenis yang sama dalam industri LCD.

6Mudah dipasang dan mudah dirawat.

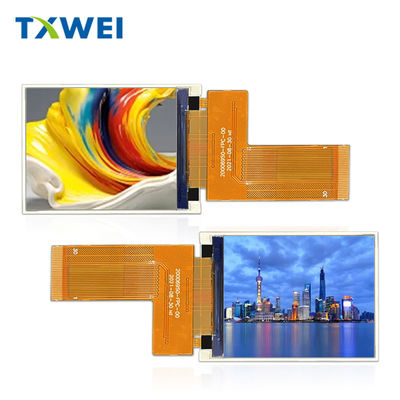

"2" Inch Touch LCD Module Gambar

Layar LCD TFT 2.0" inci 240x320 tipe IPS Full Viewing Angle Dengan antarmuka SPI+MCU dan layar LCD TFT IC ST7789V 0

Layar LCD TFT 2.0" inci 240x320 tipe IPS Full Viewing Angle Dengan antarmuka SPI+MCU dan layar LCD TFT IC ST7789V 1

Deskripsi fungsi modul

Pin No.	Simbol	Fungsi
1	GND	POwer Ground (Tanah)
2	VCI	pasokan listrik untuk sirkuit DC/DC(2.8~ 3.3V)
3-4	IM2-IM1
5	Reset	Reset terminal input sinyal.️L️.
6	CS	Chip memilih input sinyalPin
7	RS	Tampilan data/pemilihan perintahPin
8	WR	Menulis memungkinkan di MCU antarmuka paralel.
9	RD	Rdata ead di tepi yang meningkat.
10	SDA	Serial data input/output pin.
11	DB0	Kabel data antarmuka paralel MCU.
12	DB1	Kabel data antarmuka paralel MCU.
13	DB2	Kabel data antarmuka paralel MCU.
14	DB3	Kabel data antarmuka paralel MCU.
15	DB4	Kabel data antarmuka paralel MCU.
16	DB5	Kabel data antarmuka paralel MCU.
17	DB6	Kabel data antarmuka paralel MCU.
18	DB7	Kabel data antarmuka paralel MCU.
19	SDO	Serial data output pin.
20	LEDA	Sumber daya untuk terminal input anode lampu latar.
21	LEDK1	Sumber daya untuk terminal input katode lampu latar.
22	LEDK2	Sumber daya untuk terminal input katode lampu latar.
23	LEDK3	Sumber daya untuk terminal input katode lampu latar.
24	LEDK4	Sumber daya untuk terminal input katode lampu latar.
25	GND	POwer Ground (Tanah)
26	CTP-RST ((NC)	Tidak terhubung
27	CTP-SCL ((NC)	Tidak terhubung
28	CTP-SDA ((NC)	Tidak terhubung
29	CTP-INT ((NC)	Tidak terhubung
30	GND	POwer Ground (Tanah)

AbsolutMAksiumRmengangkut

Karakteristik	Simbol	Min.	Max. Apa yang terjadi?	Satuan
Suhu operasi LCM	T_OPR	- 20	+70	°C
Suhu penyimpanan LCM	T_STG	- 30	+80	°C
Kelembaban	RH	10	90	%

Karakteristik Unit Lampu Belakang

Sistem lampu latar adalah jenis pencahayaan tepi dengan 4 LED putih.

Karakteristik	Simbol	Min.	Jenis	Max. Apa yang terjadi?	Satuan	Catatan
Tegangan ke depan	V_F	2.8	...	3.2	V	...
arus ke depan	Aku_F	...	80	...	mA	...
Luminansi (dengan LCD)	Lv	...	400	...	cd/m²	...
Waktu hidup LED	N/A	...	30,000	...	Waktu	Catatan 1

Catatan:

Waktu hidup LED didefinisikan sebagai penurunan kecerahan modul menjadi 50% dari kecerahan asli pada IL = 20mA / LED. Waktu hidup LED dapat berkurang jika IL operasi lebih besar dari 25mA / LED

2.0" INCH TOUCH LCD MODULE DEMOSTRASI PRODUK NYATA
