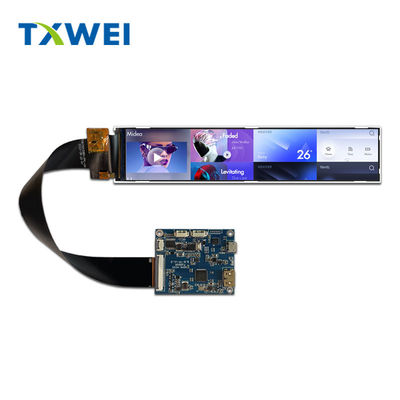

6.9 inci 280 * 1424 HDMI antarmuka pompa infus medis instrumen instrumen layar tampilan LCD

Produk

6.9 inci 280 * 1424 HDMI antarmuka pompa infus medis instrumen instrumen layar tampilan LCD

MOQ:	negosiasi
harga:	negotiate
Kemasan Standar:	Kardus
Periode pengiriman:	16
Cara Pembayaran:	L/C TT D/P
Kapasitas pasokan:	10000pcs

Informasi detil

Deskripsi Produk

Informasi detil

Tempat asal

Guangdong, Cina

Nama merek

TXWEI

Sertifikasi

CE ROHS FCC

Nomor model

TXW700120B0-HDMI

tipe LCD:

Biasanya hitam

Elemen penggerak:

Matriks aktif TFT

Derajat lumen:

500 cd/m²

Jumlah Piksel:

280*3RGB ((H) X1424 ((V)

Ukuran:

Menyoroti:

6.9 inci VGA Driver Board

VGA Driver Board penuh warna

modul layar tft lcd

Deskripsi Produk

Tentang barang iniSFTO1190GX-7161AN

Layar LCD TFT 7 inci memiliki spesifikasi utama berikut:

Ukuran layar: 7 inci
Resolusi:280*1424piksel
Kecerahan: 500 nits
Antarmuka:HDMI
Kedalaman Warna: 16.7M

Fitur dan Manfaat:

Ukuran layar: Ukuran diagonal 7 inci membuatnya cocok untuk berbagai aplikasi, termasuk tampilan industri, perangkat genggam, dan peralatan portabel.

Resolusi: Dengan resolusi 280*1424, layar dioptimalkan untuk aplikasi layar lebar, memberikan kejelasan dan detail yang baik,meskipun mungkin tidak setinggi layar modern dalam hal kepadatan pikselRasio resolusi yang unik dapat bermanfaat untuk tata letak UI dan grafis tertentu.

Kecerahan: Tingkat kecerahan 500 nits memastikan bahwa layar cukup terang untuk digunakan dalam berbagai kondisi pencahayaan, termasuk lingkungan luar ruangan.Tingkat kecerahan ini menguntungkan untuk keterbacaan dan visibilitas.

HDMI Interface: Penggunaan antarmuka HDMI umum di layar modern karena memungkinkan transfer data berkecepatan tinggi antara layar dan pengontrol,yang bermanfaat untuk mengurangi latensi dan meningkatkan kinerja keseluruhan.

Aplikasi potensial:

Monitor Industri: Digunakan dalam manufaktur dan otomatisasi untuk kontrol mesin atau sistem pemantauan.
Perangkat Ponsel: Dapat digunakan pada tablet, perangkat genggam, atau gadget portabel di mana ukuran dan berat sangat penting.
Tampilan Otomotif: Berguna di dasbor mobil untuk menampilkan informasi dalam faktor bentuk yang kompak.

Pertimbangan Desain:

Memastikan kompatibilitas dengan kemampuan output grafis perangkat.
Evaluasi kebutuhan daya untuk memastikan operasi yang efisien, terutama untuk perangkat yang dioperasikan baterai.
Pertimbangkan desain bezel untuk memaksimalkan area layar sambil menjaga integritas struktural.

Kesimpulan:

Jenis tampilan ini dapat melayani berbagai aplikasi berkat spesifikasi seimbang dari ukuran, resolusi, kecerahan, dan antarmuka.sangat penting untuk mempertimbangkan bagaimana parameter ini selaras dengan aplikasi yang dimaksudkan dan persyaratan pengguna.

Fitur

Tidak, tidak.	Artikel	Spesifikasi	Satuan
1	Ukuran panel	7.0 ️	inci
2	Jumlah piksel	280*1424	piksel
3	Daerah Aktif	33.6 ((H) x 170.88 ((V)	mm
4	Pixel Pitch	0.1432 ((H) X 0.1432 ((V) x RGB	mm
5	Dimensi garis besar	38.2 ((W) ×181.47 ((H) ×3.45 ((T)	mm
6	Jumlah Warna	16.7M	-
7	Mode Tampilan	Mode transmisi, biasanya hitam	-
8	Arah Melihat	Penampilan penuh	-
9	Format Tampilan	Garis vertikal RGB	-
10	Pengolahan Permukaan	Sinar	-
11	Antarmuka	HDMI	-
12	Lampu latar belakang	LED putih	-
13	Suhu Operasi	-30 ~ 80	°C
14	Suhu penyimpanan	-30 ~ 80	°C
15	tegangan	5v	g

Gambar Mekanis

6.9 inci 280 * 1424 HDMI antarmuka pompa infus medis instrumen instrumen layar tampilan LCD 0

6.9 inci 280 * 1424 HDMI antarmuka pompa infus medis instrumen instrumen layar tampilan LCD 1

AbsolutMAksiumRmengangkut

Karakteristik	Simbol	Min.	Max. Apa yang terjadi?	Satuan
Suhu operasi LCM	T_OPR	- 20	+70	°C
Suhu penyimpanan LCM	T_STG	- 30	+80	°C
TP Suhu Operasi & Kelembaban (20% ~ 90%RH)	T_OPR	- 20	+70	°C
TP SStemperature Storage & Humidity (20% ~ 90%RH)	T_STG	- 30	+80	°C
Kelembaban	RH	...	90	%

Karakteristik Unit Lampu Belakang

Karakteristik	Simbol	Min.	Jenis	Max. Apa yang terjadi?	Satuan	Catatan
Tegangan ke depan	V_F	14	...	16	V	...
arus ke depan	Aku_F	...	80	...	mA	...
Luminansi (dengan LCD + CTP)	Lv	...	450	...	cd/m²	...
Waktu hidup LED	N/A	...	20,000	...	Waktu	Catatan 1

Deskripsi fungsi modul

Pin No.	Simbol	LCMFungsi
1	GND	Tanah.
2	NC	Tidak ada koneksi.
3	LEDA	Sumber Daya untuk LED Backlight Anode Input.
4	LEDA	Sumber Daya untuk LED Backlight Anode Input.
5	NC	Tidak ada koneksi.
6	LEDK	Sumber daya untuk terminal input katode lampu latar.
7	LEDK	Sumber daya untuk terminal input katode lampu latar.
8	NC	Tidak ada koneksi.
9	GND	Tanah.
10	NC	Tidak ada koneksi.
11	NC	Tidak ada koneksi.
12	NC	Tidak ada koneksi.
13	NC	Tidak ada koneksi.
14	NC	Tidak ada koneksi.
15	NC	Tidak ada koneksi.
16	NC	Tidak ada koneksi.
17	GND	Tanah.
18	NC	Tidak ada koneksi.
19	GND	Tanah.
20	GND	Tanah.
21	Reset	Setel ulang pin input sinyal.
22	VDD	Sumber Daya untuk LCD.
23	STBYB	Standby mode, biasanya ditarik tinggi.
24	NC	Tidak ada koneksi.
25	GND	Tanah.
26	D0P	Polaritas positif dari data diferensial tegangan rendah 0 sinyal
27	D0N	Polaritas negatif dari sinyal diferensial tegangan rendah 0
28	GND	Tanah.
29	D1P	Polaritas positif sinyal diferensial tegangan rendah 1
30	D1N	Polaritas negatif sinyal diferensial tegangan rendah 1
31	GND	Tanah.
32	CLKP	Polaritas positif dari sinyal jam diferensial tegangan rendah
33	CLKN	Polaritas negatif dari sinyal jam diferensial tegangan rendah
34	GND	Tanah.
35	D2P	Polaritas positif dari sinyal data diferensial tegangan rendah 2
36	D2N	Polaritas negatif dari sinyal data diferensial tegangan rendah 2
37	GND	Tanah.
38	D3P	Polaritas positif dari data diferensial tegangan rendah3sinyal
39	D3N	Polaritas negatif dari data diferensial tegangan rendah3sinyal
40	GND	Tanah.

Gambar produk
