480*480 Dot Round TFT LCD Display Dengan ST7701S RGB 18 BIT Interface

MOQ: negosiasi
harga: negotiate
Kemasan Standar: Kardus
Periode pengiriman: 16
Cara Pembayaran: L/C TT D/P
Kapasitas pasokan: 10000pcs
Informasi detil
Deskripsi Produk
Informasi detil
Tempat asal
Guangdong, Cina
Nama merek
TXWEI
Sertifikasi
CE ROHS FCC
Nomor model
TXW210001B0
Pengaturan piksel:
garis RGB
Derajat lumen:
450 cd/m²
Pitch Piksel (L*T):
0,111*0,111
Suhu Operasional:
-30+80
tipe LCD:
Biasanya hitam
Jumlah Piksel:
480*3RGB(T)X480(V)
Ukuran:
2.1
Menyoroti:

Resolusi Tinggi Bulat TFT LCD 2

,

1 inci

,

Pengaturan LCD TFT Bulat

Deskripsi Produk

2.1" inci LCD TFT Bulat,bulatTFT LCD 2.1" Deskripsi



Tianxianwei TXW210001B0 adalah modul LCD TFT melingkar dengan ukuran diagonal 2,1 inci dan resolusi 480 * 480 piksel. Modul ini dilengkapi dengan ST7701S;Ini termasuk kontroler dan driver IC fungsi, mendukung antarmuka RGB 18 BIT, dan memiliki rentang tegangan catu daya (VDD) dari 2,8V hingga 3,3V, dengan nilai khas 3V



Modul TFT LCD TXW210001B0 berada dalam mode melingkar dengan kecerahan 450 nits (nilai khas).Ini dapat beroperasi pada suhu mulai dari -20 °C sampai +70 °C; Kisaran suhu penyimpanan adalah -30 °C sampai +80 °C. Modul LCD TFT 2,1 inci ini banyak digunakan dalam peralatan rumah tangga pintar, remote control pintar, saklar putar pintar, pendidikan anak-anak,Instrumen medis, interkoneksi otomotif cerdas dan produk lainnya.



Produk: LCD TFT melingkar 2,1 inci Resolusi: 480*480 Titik
Antarmuka:

RGB 18 BIT

 Layar sentuh: tanpa
Arah melihat: IPS (80/80/80/80) Pengemudi IC:

ST7701S
Nomor Pin: 40 pin Ukuran modul:

56.18*59.71*2.2mm
Area Aktif:

53.28mm Diameter

 Koneksi:

Jenis konektor

(Diperbaiki)
Luminance permukaan: 450 Cd/m2 (nits) Operasi Temp.: -20°C sampai +70°C
Umur LED: 30,000 Jam Kepatuhan: Sesuai dengan CE & FCC & RoHS

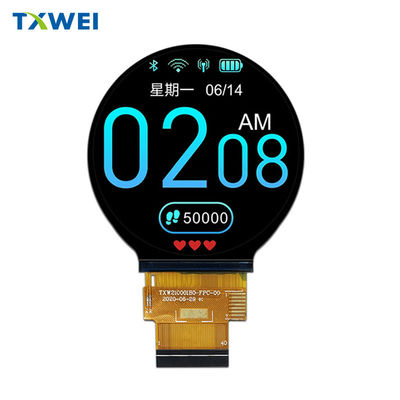

2.1" inci LCD TFT Bulat, LCD TFT Bulat 2.1" Gambar



480*480 Dot Round TFT LCD Display Dengan ST7701S RGB 18 BIT Interface 0











 Karakteristik Unit Lampu Belakang

Sistem lampu belakang adalah jenis pencahayaan tepi dengan4 LED putih. karakteristik lampu latar

ditunjukkan dalam tabel berikut.





Karakteristik

Simbol

Min.

Jenis

Max. Apa yang terjadi?

Satuan

Catatan

Tegangan ke depan

VF

2.8



3.2

V

-

arus ke depan

AkuF

...

80

-

mA

-

Luminance(Dengan LCD)

Lv



450

...

cd/m2

-

Waktu hidup LED

N/A

- Aku tidak tahu.

30,000

...

Waktu

Catatan 1



Catatan:

(1)Waktu hidup LED didefinisikan sebagai penurunan kecerahan modul menjadi 50% dari kecerahan asli padaLWaktu hidup LED dapat dikurangi jika bekerja ILLebih besar dari 25mA/LED.





Deskripsi fungsi modul





Pin No.

Simbol

LCM Fungsi

1

LEDA

Sumber daya untuk terminal input anode lampu latar.

2

LEDK

Sumber daya untuk terminal input katode lampu latar.

3

LEDK

Sumber daya untuk terminal input katode lampu latar.

4

GND

Power Ground

5

VC1

PSuplai : 2.6V ~ 3.6V

6

Reset

Setel ulang terminal input sinyal.

7

NC

NC

8

NC

NC

9

SDA

Pin sinyal input/output

10

SCK

Jam antarmuka serial

11

CS

Chip memilih input sinyalPin

12

PCLK

sinyal jam titik untuk operasi antarmuka RGB.

13

DE

Sinyal aktif data untuk operasi antarmuka RGB.

14

VSYNC

Vertikal (Frame) sinkronisasi sinyal input untuk operasi antarmuka RGB.

15

HSYNC

Sinyal input sinkronisasi horizontal (Line) untuk operasi antarmuka RGB.

16 ~ 33

DB0~DB17

Bus data antarmuka RGB.

34

GND

Power Ground

35

CTP_INT

Output gangguan panel sentuh

36

CTP_SDA

Data I2C panel sentuh

37

CTP_SCL

Jam panel sentuh I2C

38

CTP_RST

Reset panel sentuh

39

CTP_VCI

Panel sentuh Sumber daya 2.8 ~ 3.3V

40

GND

Power Ground









2.1" inci LCD TFT Bulat, LCD TFT Bulat 2.1" Gambar Produk Nyata



480*480 Dot Round TFT LCD Display Dengan ST7701S RGB 18 BIT Interface 1

480*480 Dot Round TFT LCD Display Dengan ST7701S RGB 18 BIT Interface 2











Kata kunci pencarian:Putaran kedua.1, bulat 2,1 "tft LCD, melingkar 2,1"tft LCD, melingkar 2,1 "tft LCD, melingkar 2,1" inci Tft LCD, melingkar Tft LCD 2.1, layar 2,1 inci, layar 2,1 inci, layar 2,1 inci, layar 2,1 inci.1, TFT display 2,1", 2,1 inci layar TFT melingkar, 2,1 inci layar TFT melingkar, 2,1 inci layar TFT melingkar, layar TFT melingkar 2.1, layar TFT melingkar 2,1 inci, layar TFT bulat 2,1", layar TFT bulat 2,1", layar TFT LCD bulat 2,1", layar TFT LCD bulat 2,1", layar TFT LCD bulat 2,1", layar TFT bulat 2,1", layar TFT LCD bulat 2,1", layar TFT LCD bulat 2.1 ¢
