| MOQ: | negosiasi |
| harga: | negotiate |
| Kemasan Standar: | Kardus |
| Periode pengiriman: | 16 |
| Cara Pembayaran: | L/C TT D/P |
| Kapasitas pasokan: | 10000pcs |

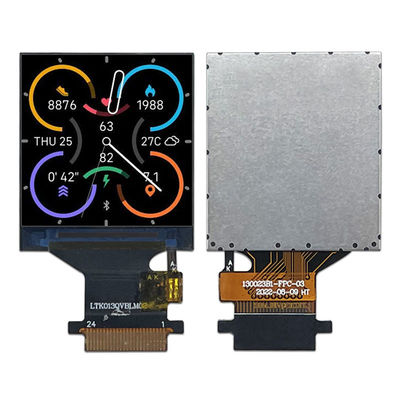

1.3 inci TFT LCD Modul, 450cd / m2 IPS 65K Full Color 3.2V dengan ST7789V Driver IC
MCU ke chip serial adalah chip multifungsi yang dapat mengubah sinyal antarmuka MCU menjadi sinyal serial untuk menghubungkan perangkat eksternal dan mencapai komunikasi dengan mereka.MCU ke chip serial memiliki keuntungan kecepatan transmisi yang cepat, konsumsi daya rendah, dan kemudahan penggunaan, dan dapat digunakan dalam skenario aplikasi seperti perangkat keras komputer, peralatan rumah tangga, dan kontrol industri.
Modul tampilan LCD TFT 1,3 inci ini adalah layar 12 pin dengan konektor serial MCU.Oleh karena itu, masing-masing node relatif independen dan dapat dikendalikan terus-menerus, yang tidak hanya meningkatkan kecepatan respons tampilan, tetapi juga memungkinkan kontrol yang tepat.Ukuran titik tampilan adalah 240 * 240, dengan dua mode tampilan: tampilan horizontal dan tampilan vertikal. arah tampilan dapat disesuaikan. Tegangan kerja modul ini adalah 3.2V; driver IC adalah ST7789,dan ukuran area tampilan adalah 23.4 * 23.4mm; ukuran modul TFT 26.2 * 29.22 * 1.46mm.
Fitur
| Artikel | Isi |
| Nomor bagian |
TXW130023B1 |
| Ukuran LCD | 1.3 inci ((Diagonal) |
| Mode Tampilan | Biasanya hitam. |
| Resolusi | 240 ((H) RGB x 240 ((V) |
| Pitch titik | 00,0975 (H) x 0,0975 ((V) mm |
| Area aktif | 23.4 ((H) x 23,4 (V) mm |
| Ukuran modul |
26.2*29.22*1.46mm |
| Penyusunan warna | RGB Garis vertikal |
| Antarmuka |
MCU 8 BIT Interface |
| Drive IC | ST7789 |
| Luminance | 450cd/m2 |
| Arah Melihat | Semua View, IPS |
|
LED lampu latar belakang |
2 LED putih |
| Operasi Temp. | -20°C ~ + 70°C |
| Suhu penyimpanan. | -30°C~+ 80°C |
|
Lcm pin n menghitung |
12 pin |
Gambar garis besar
|
Karakteristik
|
Simbol
|
Min.
|
Seperti itu.
|
Max. Apa yang terjadi?
|
Satuan |
Catatan
|
|
Tegangan pasokan untuk ((DC/DC)
|
VDD
|
2.5
|
2.8
|
3.3
|
V | |
|
Gerbang TFT ON Voltage
|
VGH
|
12
|
... |
18
|
V
|
*1,*2
|
|
TFT Gate OFF Voltage
|
VGL
|
- 10 | ... | -7 | V |
*1,*2
|
|
Tegangan umum TFT
|
Vcom
|
-2 | ... | 5 | V |
*3
|
|
Karakteristik
|
Simbol
|
Min.
|
Jenis
|
Max. Apa yang terjadi?
|
Satuan
|
Catatan
|
|
Tegangan ke depan
|
VF
|
5.6
|
...
|
6.4
|
V
|
... |
|
arus ke depan
|
AkuF
|
...
|
40
|
...
|
mA
|
... |
|
Luminansi (dengan LCD)
|
Lv
|
...
|
700
|
...
|
cd/m2
|
... |
|
Waktu hidup LED
|
N/A
|
...
|
30,000
|
...
|
Waktu
|
Catatan 1
|
Pengujian Keandalan|
Tidak, tidak.
|
Titik pengujian
|
Kondisi pengujian
|
Catatan
|
| 1 |
Penyimpanan suhu tinggi
|
+70°C / 96H
|
1Tes fungsional OK.
Segmen yang hilang, pendek,
Segmen yang tidak jelas
Tidak ditampilkan, ditampilkan secara abnormal
dan bocor kristal cair
Tidak diizinkan.
2Tidak rendah.
Gelembung suhu, segel akhir
lepas dan jatuh, frame pelangi.
|
| 2 |
Penyimpanan dengan suhu rendah
|
-30°C / 96H
|
|
| 3 |
High Tempe, beroperasi
|
+60°C / 96H
|
|
| 4 |
Low Tempe.
|
-20°C / 96H
|
|
| 5 |
Suhu Tinggi
/ Penyimpanan kelembaban
|
50°C x 90%RH / 96H
|
|
| 6 |
Kejut panas dan dingin
|
Keadaan statis,- 30°C(30 menit)~ 60°C
(30 menit),50 siklus
|
Fasilitas dan Sertifikasi
Kesimpulannya, Square TFT Display, juga dikenal sebagai Square LCD Display, adalah produk serbaguna dan berkinerja tinggi yang cocok untuk berbagai aplikasi dan skenario.Fitur lanjutan, dan kinerja terbaik membuatnya menjadi pilihan populer bagi bisnis dan individu yang mencari tampilan top-of-the-line.Pilih Square TFT Display dari TXWEI dan rasakan masa depan teknologi tampilan.
